CAD图纸添加线性标注的教程
CAD图纸怎么添加线性标注？线性标注就是用来标注图纸的垂直距离或平行距离，CAD中需要绘制线性标注，该怎么添加呢？下面我们就来看看详细cad线性标注的添加方法，以下是详细的教程。
1、首先，通过菜单栏【绘图】》【矩形】选项，绘制一个矩形图形。
2、接着我们在菜单栏依次选择【标注】》【线性】选项。
3、接着自动弹出【选择注释比例】对话框，设定好比例后点击【确定】按钮。
4、首先指定第一个尺寸界线原点。

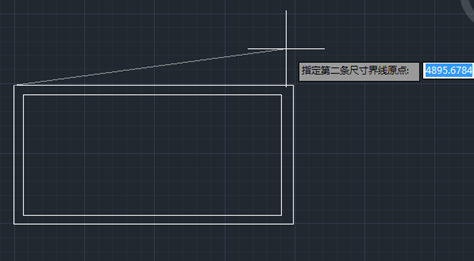

5、接着指定第二天尺寸界线原点。
6、然后指定尺寸线位置。
7、如果设置完成后看不见标注文字，请通过【标注样式管理器】对当前样式进行【文字高度】的修改。
线性标注：
用于标注图形的线型距离或长度，是最基本的标注类型，在图形中可以创建水平、垂直或倾斜的尺寸标注。
以上就是cad绘制线性标注的教程，希望大家喜欢。
