CAD怎么画锯齿盘图纸

在CAD中想要绘制一个锯齿盘图纸，应该从哪里入手呢，下面为大家带来画锯齿盘的技巧，学完了这些步骤之后，相信你也能很快绘制出这个锯齿盘图形。

1、打开CAD进入绘图界面

1）以任意位置先做一个十字的中心线，设置好线型，颜色

2）以中心线的交点为圆心绘制直径160和直径144的圆（这两个圆是做辅助用的）

3）输入直线命令（简写：L）以中心线的交点为直线的起点，做角度线（126度），直径长度只要超过直径160的圆就可了。

4）重重直线命令，再绘制一条角度线（162度）

效果如图

2、角度线绘制好之后，再利用直线命令，将BCDEF这五个点按顺序连接起来，效果如图

3、利用陈列命令（简写：AR，用环形陈列)

4、主轮廓完成之后，开始绘制里面的图形元素（弧形腰形孔、圆孔）

1）利用直线命令，先绘制两条角度线，一条是126度，另一条是162度

2）利用圆的命令，以十字中心线的交点为圆心，绘制一个直径为100的圆（做中心圆用）

3）利用偏移命令（简写：O），将直径100的圆内、外各偏移一次，偏移距离为5

4）找到126度的线与直径100的圆的交点为圆心，绘制一个半径为5的圆

5）找到162度的线与直径100的圆的交点为圆心，绘制一个半径为5的圆

6）修剪半径为5的圆以外的部分，效果如图

7）找到垂直中心线与直径100的圆的交点为圆心（上下各有一个点），绘制一个直径10的圆，

8）以十字中心线的交点为圆心，绘制一个直径为36的圆

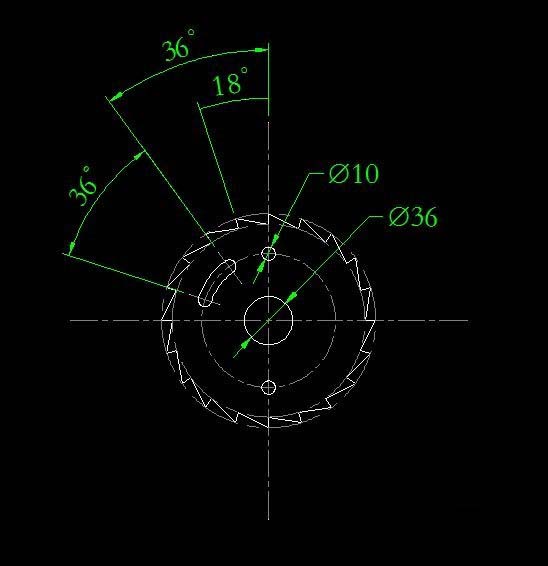

效果如图

5、利用镜像命令（简写：mi）

1）将左边的弧腰形孔为镜像对象，十字中心线的垂直线为镜像点

2）将上半部分的两个弧形腰形孔为镜像对象，十字中心线的水平线为镜像点

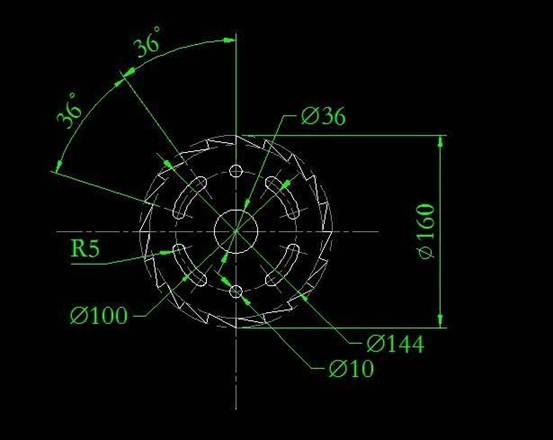

镜像完成后，再做最后的整理和标注。效果如图

以上就是用CAD画锯齿盘的详细教程，感兴趣的朋友可以自己动手绘制一番哦，有更多想要了解的欢迎关注luck18网址官网。
