CAD要如何画避雷接地装置
CAD中想要绘制避雷接地装置的平面图，该怎么绘制呢？下面我们就来看看详细的教程。
1、我们先将CAD打开并在打开的操作界面内找到直线命令

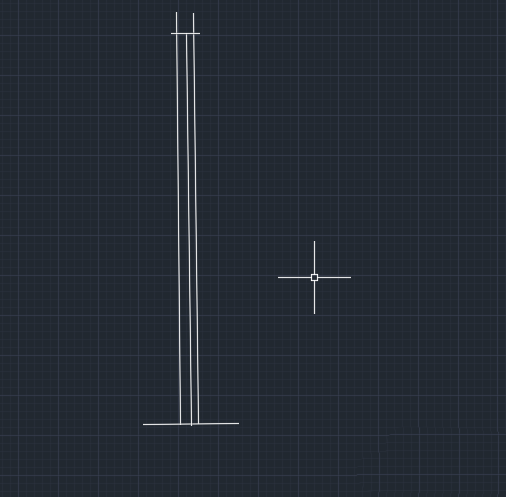

2、选择直线命令我们画出避雷接地装置的连接线及向天装置，如图所示：

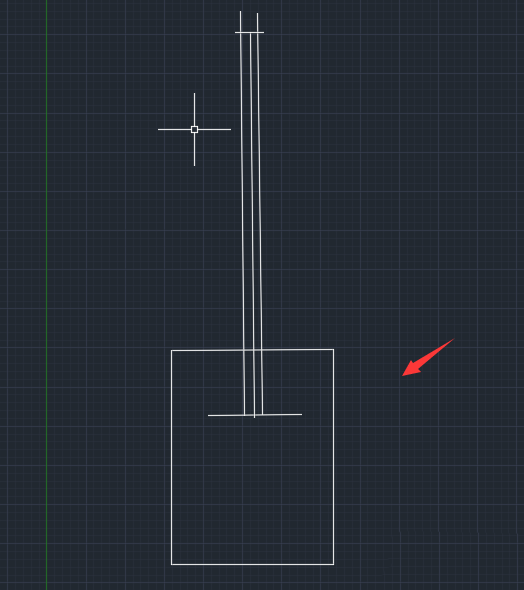

3、继续使用直线命令我们在下面绘制出避雷接地装置的埋地装置，如图所示：
4、选择埋地装置和连接线我们找到线型选项，在线型内选择虚线

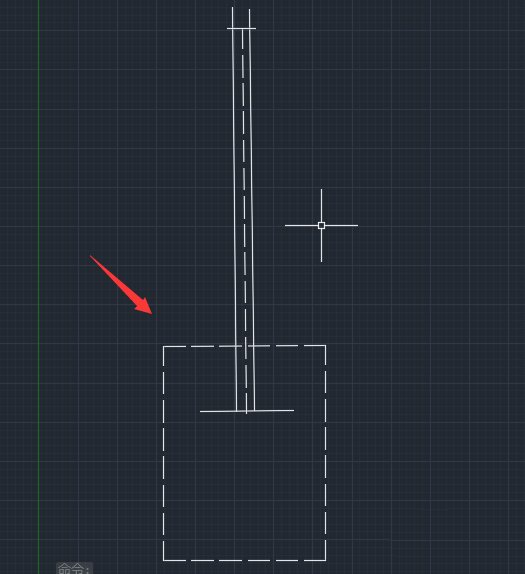

5、点击虚线之后将连接线和埋地装置都设置为虚线线型，如图所示：

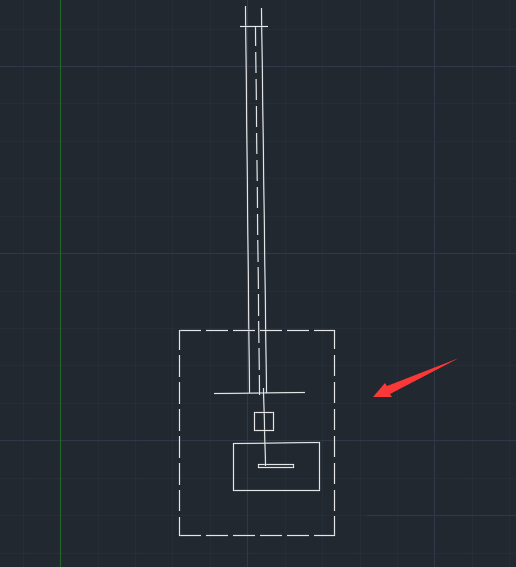

6、设置好线型之后在画出连接线和埋地装置之间的部件图形，如图所示：
7、绘制个各种图形之后再在修改里找到修剪选项
8、选择修剪选项我们选择图形将多余的线进行修剪，然后再在绘图里找到填充选项

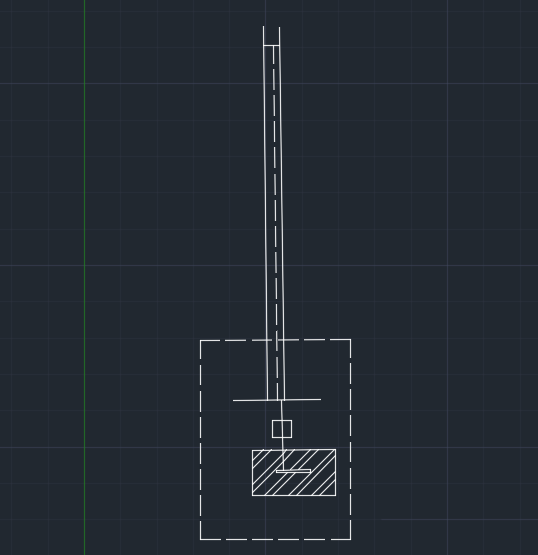

9、选择填充选项选择需要的图案，将埋地装置填充为该图案，这样我们的避雷接地图形就绘制好了，如图所示：
