CAD块的创建与插入方法技巧
在使用CAD的时候，一般先建立一个经常使用的图形符号库，例如一些齿轮，螺钉，表面粗糙度的符号等等，而这些库可以利用CAD块的命令得以实现，下面我就以非加工表面粗糙度的符号来创建一个块。
一、块的创建
1、打开CAD，绘制非加工表面粗糙度的符号，如图：

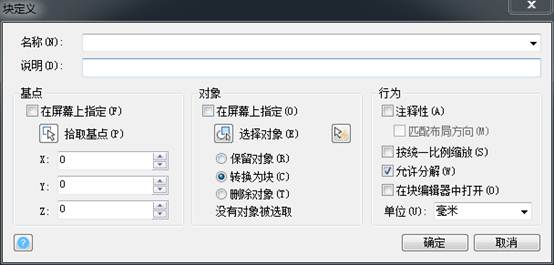

2、点击绘图工具栏，或者命令窗口输入B回车，但出块定义对话框，具体操作方法：
①在名称项目中输入名称：非加工表面粗糙度；
②单击“拾取点“按钮，块定义对话框消失，选取粗糙度符号的尖点后，块定义对话框重现；

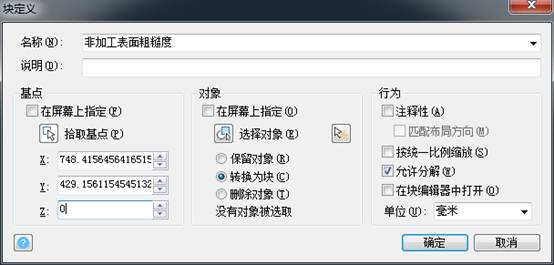

③单击”选择对象“按钮，块定义对话框再次消失，选取整个粗糙度符号，结束选择后，块定义对话框再现，如图：
二、块的输入

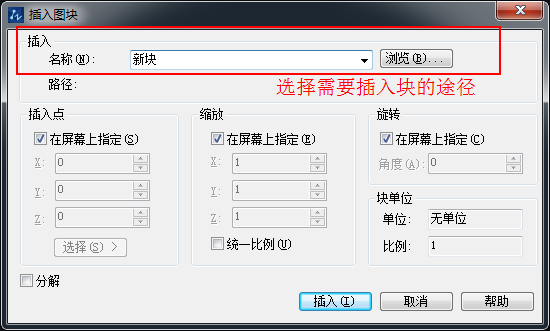

1、在工具栏中找到块-插入或者在命令行中输入insert，弹出插入对话框，如图：
选取好，插入点，单击鼠标即可。
