CAD如何画洗菜盆

室内设计经常会设计到洗菜盆，如何设计一个简易的洗菜盆呢？接下来看看以下的方法。

1.首先输入REC（矩形命令），然后选择F（圆角）输入30，此时是设定好一个圆角半径为30的矩形，然后在输入680*455，绘制出一个长680，宽455，圆角半径为30的圆角矩形，如图所示。

2.然后再次输入REC（矩形命令），然后选择F（圆角）输入60，此时是设定好一个圆角半径为60的矩形，然后在输入290,340，绘制出一个长340，宽290，圆角半径为30的圆角矩形，如图所示。

3.然后进小的圆角矩形移动到大的圆角矩形的左边，距离左边34个单位，距离上面75个单位，距离下面40个单位，同时在复制一个到右边，同样距离右边34个单位，距离上面75个单位，距离下面40个单位，如图所示。

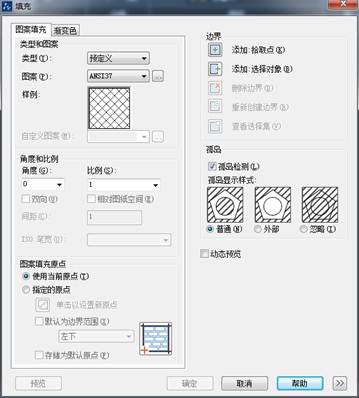

4.输入C画圆，画一个25半径的圆，然后再画一个23的同心圆，同心圆也可以用偏移的方法进行绘制，只要往内偏移2个单位就可以，然后在把里面的23半径的圆进行图案填充，如图所示。

5.绘制手把，利用圆和直线命令绘制手把，具体的数字和样子如图所示。

6.输入C画半径为20的圆，将外轮廓和刚才的那个填充的圆连接起来，如图所示，然后在复制一个。

7.将手把移动到两个小的圆角矩形之间，然后选择RO45度角，如图所示，这样就完成了这个洗菜盆的绘制。
