CAD全部缩放和范围缩放有什么不同
CAD缩放命令ZOOM有两个选项：全部A和范围E，两者到底有什么不同呢？

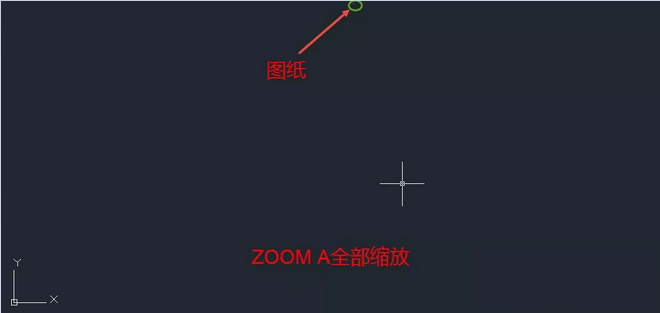

有一张图纸，双击鼠标中键图形可以居中，全部缩放后图纸却几乎看不到了，如下图所示。
为什么会这样呢？ 这是因为范围缩放会缩放到显示全部图形，而全部缩放会同时考虑图纸界限LIMITS和图形，保证两者都能完全显示，我们可以通过一个简单的实验来重现这个现象。
1、新建一张空图，模板文件中都自带图纸界限，不用设置。
2、在离原点比较圆的地方画一个圆，如下图所示。

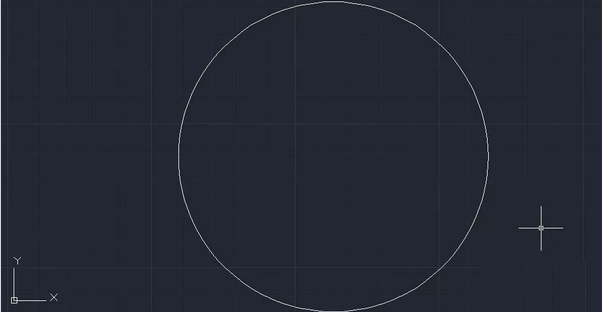

3、双击鼠标中键，也就是范围缩放，就会全图显示圆，如下图所示。
4、全部缩放的效果如下图所示。
总结一下：
全部缩放就是要将图纸界限和图形都显示出来。
如果图形的范围大于并包含了图纸界限的范围，全部缩放看上去的效果就跟范围缩放一样。如果图纸界限超出了图形的范围，那么全部缩放的效果就跟范围缩放不同。
