CAD内部块和外部块的区别及用法
内部块与外部块的区别：
1、外部块：W（wblock）可将对象以文件的格式保存，并定义成块。 外部块可在当前窗口或其他窗口调用，也可在下次打开CAD时调用。
2、内部块：B（block）可在当前的DWG图形中复制粘贴使用。 内部块只能在当前窗口调用。
内部块与外部块的用法：
1、 打开CAD创建两个块图形，三角形定义为内部块，矩形定义为外部块；

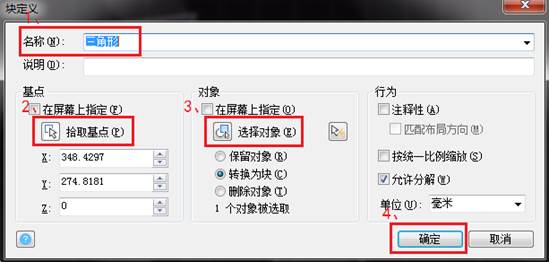

2、 定义内部块：（1）定义内部块名称；（2）拾取基点；（3）选择对象；（4）确定。

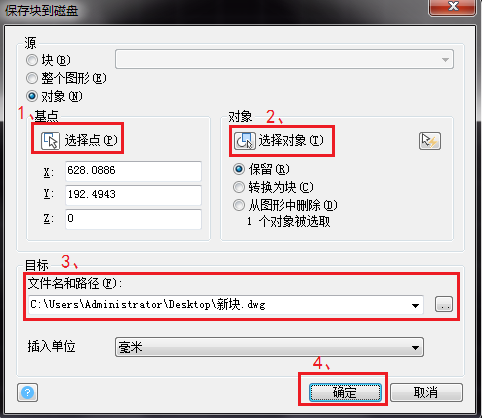

3、定义外部块：（1）拾取外部块基点；（2）选择对象；（3）选择外部块保存位置；（4）确定。
