CAD对象追踪如何使用
对象追踪更准确的是对象捕捉追踪，是对象捕捉和极轴追踪的结合，也就是在捕捉对象特征点处进行极轴追踪。利用对象追踪可以在捕捉的同时输入偏移值，并且可以通过对两个捕捉点进行追踪，获取沿极轴方向的交点等等。下面简单看一下对象追踪的应用。

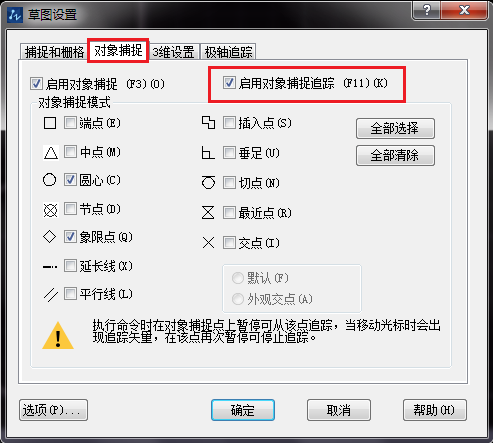

正因为对象捕捉追踪是极轴追踪和对象捕捉的结合，因此设置选项分别在极轴追踪和对象捕捉的设置选项卡中，如下图所示。

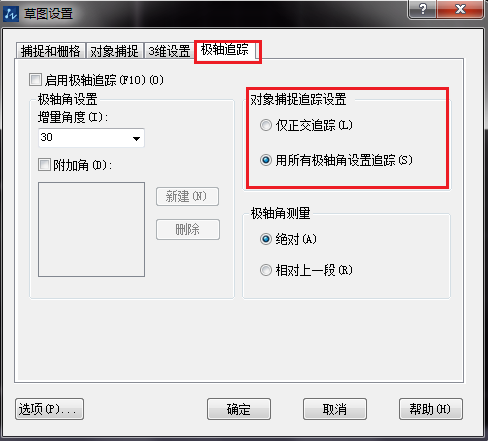

在“极轴追踪”选项卡中主要设置对象追踪的形式，一种是仅正交追踪，也就是即使设置了极轴增量角，对象捕捉追踪时也只跟踪水平和竖直方向，也就是只出现水平或竖直的极轴；第二种是用所有极轴角设置追踪，这个意思就是可以按极轴增量角来对对象捕捉点进行跟踪，如下图所示。
对象追踪主要有下面几种应用：

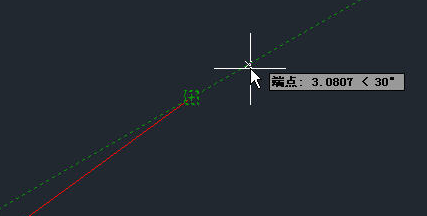

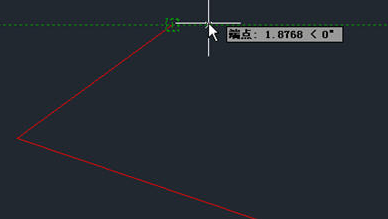

绘制距离捕捉点一定距离的点。在捕捉某一点并出现极轴时，光标沿极轴移离捕捉点，输入距离，即可获取距离捕捉点一定距离的点，如下图所示。

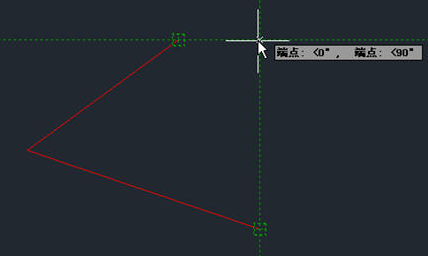

通过追踪两个捕捉点的极轴交点，得到与两个捕捉点对齐的点，如下图所示。

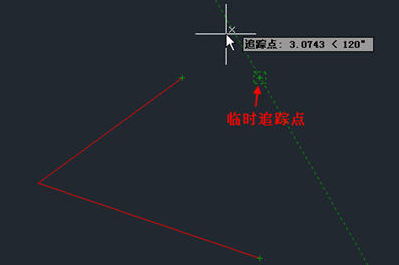

与临时追踪点一起使用对象捕捉追踪。 在提示输入点时，输入tt，然后指定一个临时追踪点。该点上将出现一个小的加号 (+)。 移动光标时，将相对于这个临时点显示自动追踪对齐路径。
