怎么修改CAD标注尺寸的比例因子
工程图纸中必须要有明确的尺寸标注，在制作CAD图纸的时候尺寸标注的大小是靠标注尺寸的比例因子来决定的。那怎样设置标注尺寸的比例因子呢？
1、点击【格式】|【标注样式】。

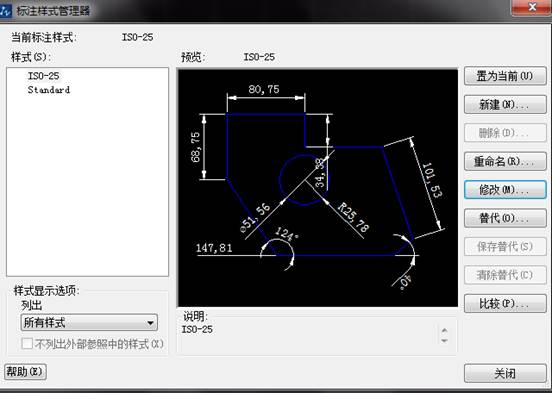

2、弹出标注样式管理器对话框，点击修改命令。

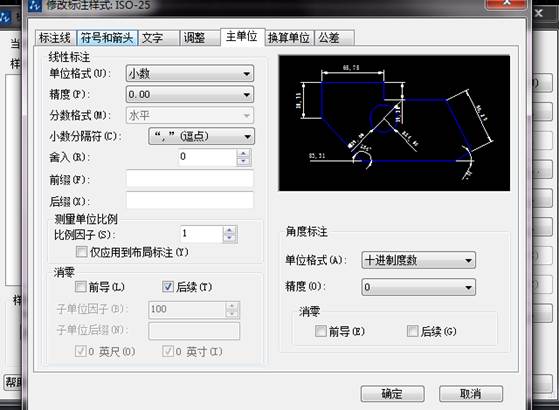

3、点击修改命令后，进入修改标注样式窗口，点击窗口上面的主单位按钮。
4、点击主单位按钮以后，进入主单位的修改窗口，在下面找到比例因子栏，在栏里面单击上下箭头来选择要设置的比例因子值，设置好以后点击下面的确定按钮设定完成。
5、还有一种方法就是在命令栏输入命令DIMSCALE，然后点击空格键执行命令。
6、执行命令以后，在命令行输入要设置的比例因子值即可。
