CAD球轴承怎么画
1、 打开CAD，双击或者右键选择打开，并设置好相关的图层。

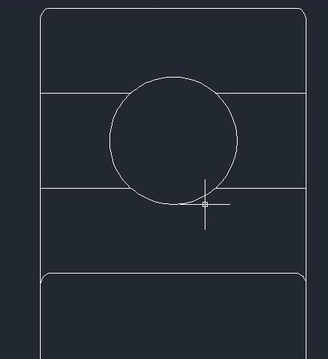

2、 绘制圆角为1、长度为95、宽度为25的矩形，并分解。偏置上方线条分别为8、17、25，并将下面的偏置线条圆倒角，半径为1。
3、 绘制一个半径为6的圆在两条偏置线的中心位置，并修剪多余的线条。
4、 镜像上述的线条和圆，并填充图案。

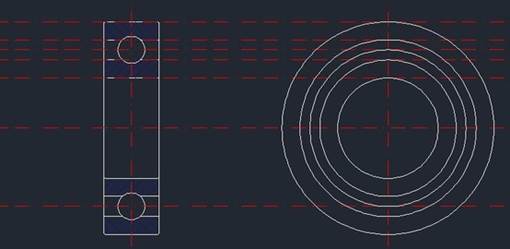

5、 绘制辅助线和相关的同心圆，如下图所示。

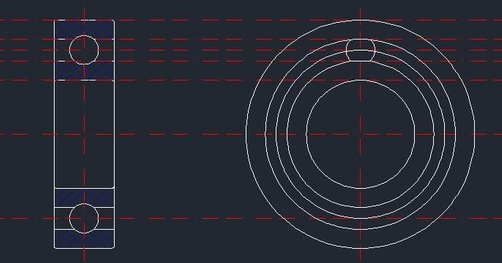

6、 绘制滚珠，半径为6，并修剪多余的线条。

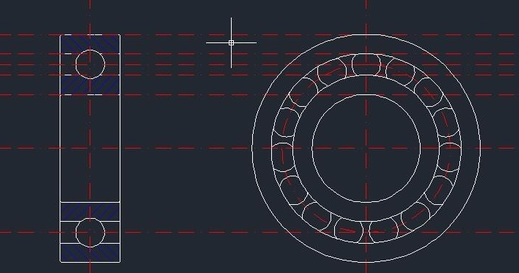

7、 环形阵列滚珠，并且修改图层特性，即将实线转化为中心线。

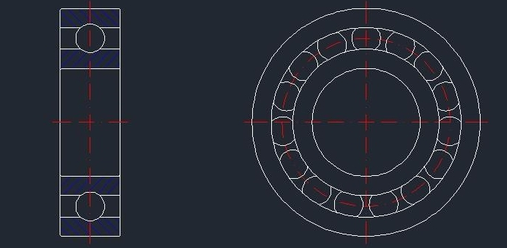

8、 最后一步，修剪多余的线条，完成球轴承。如下图所示。
