CAD如何设置图层颜色、线型与线宽

在创建多个图层之后，一般还需要为其设置各种特色，如颜色、线型和线宽等，具体操作过程如下。

1.创建与命名图层。

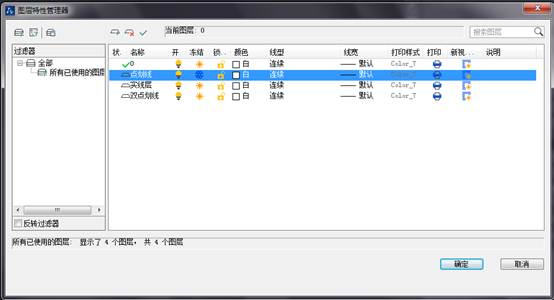

2.单击名称为“点划线”的图层，使其处于激活状态。此时被选择的图层下面反白显示，如图所示。

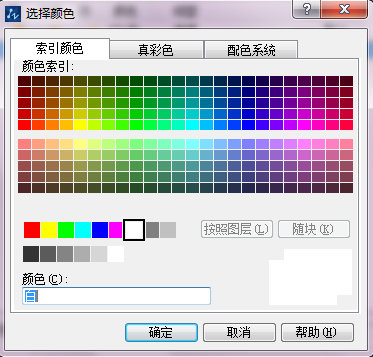

3.在颜色区域上单击，打开【选择颜色】对话框，如图所示。

4.选择一种颜色（如红色），单击【确定】按钮，即可将图层的颜色设置为红色。

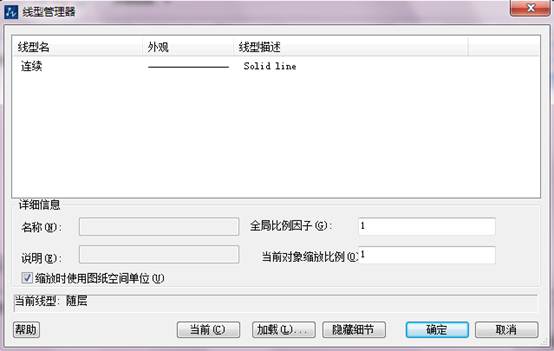

5.设置的图层线型，在线型位置上单击，打开如图所示的【选择线型】对话框。

在默认情况下，系统将为用户提供一种连续线型，用户如果需要使用其他的线型，必须进行加载。

6.点击【加载按钮，打开【加载或重载线型】对话框，选择ZWCAD_IS004W100线型。

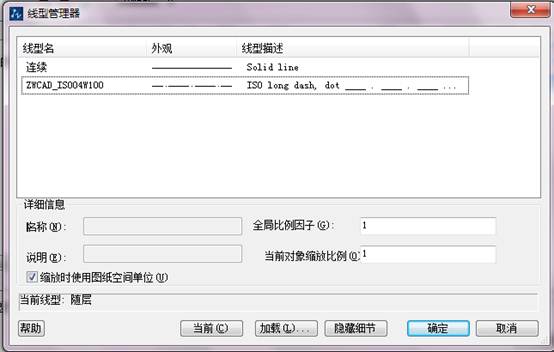

7.单击确定按钮，结果选择的线型被加载到【选择线型】对话框中，如图所示。

8.选择刚加载的线型，然后单击【确定】按钮，结果此线型被附加给当前所选的图层。

9.设置的图层线宽。在【图层特性管理器】面板中选择“实线层”图层，然后再线宽位置单击。

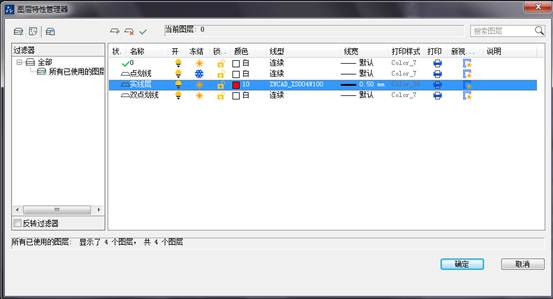

10.此时打开【线宽】对话框，然后再对话框中选择“0.50mm”线宽，单击【确定】按钮返回【图层特性管理器】面板，结果“实线层”的线框被设置为“0.50mm”，如图所示。
