CAD中如何设置“线”参数

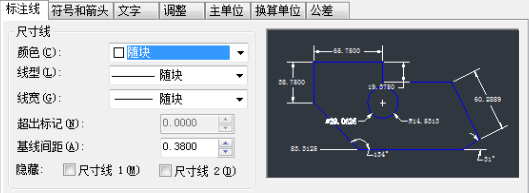

【线】选项卡主要用于设置尺寸线，尺寸界线的格式和特性等变量。

1.【尺寸线】选项组

·【颜色】下拉列表：用于设置尺寸线的颜色。

·【线型】下拉列表：用于设置尺寸线的线型。

·【线宽】下拉列表：用于设置尺寸线的线宽。

·【超出标记】微调按钮：用于设置尺寸线超出尺寸界线的长度。在默认状态下，该选项处于不可用状态，当用户只有在选择建筑标记箭头时，此微调按钮才处于可用状态。

·【基线间距】微调按钮：用于设置在基线标注时两条尺寸线之间的距离。

2.【尺寸界线】选项组

·【颜色】下拉列表：用于设置尺寸界线的颜色。

·【线型尺寸界线1】下拉列表：用于设置现行尺寸界线1的线型。

·【线型尺寸界线2】下拉列表：用于设置现行尺寸界线2的线型。

·【线宽】下拉列表：用于设置尺寸界线的线宽。

·【原点】微调按钮：用于设置尺寸界线起点与被标注对象间的距离。

·【尺寸线】微调按钮：用于设置尺寸界线超出尺寸线的长度。

·【固定长度的尺寸界线】复选框：在【长度】文本框中可设置延伸线的固定长度。
