CAD中撤销的快捷键

我们在绘图的时候，经常会由于操作失误或者不满意而需要返回上一步，那么，有没有上面快捷键可以操作呢？如果画错了不必立即结束当前的绘图命令，只需要在命令行里输入“U”（Undo），然后点击回车键，就完成了撤销上一步的操作！试试吧！！

【CAD命令执行的技巧分享】

1. 撤销绘图命令

在绘图过程中，如果我们不小心执行了错误的操作，就需要将刚才的操作撤销。这样的操作也叫放弃操作，由UNDO（放弃）命令实现，执行undo命令有以下几种方法：

·菜单栏：执行“编辑--放弃”菜单命令

·快捷键：Ctrl+Z 的快捷操作

·工具栏：CAD上方的攻击蓝中的【放弃】按钮

·命令行：在命令行中输入U命令，回车即可

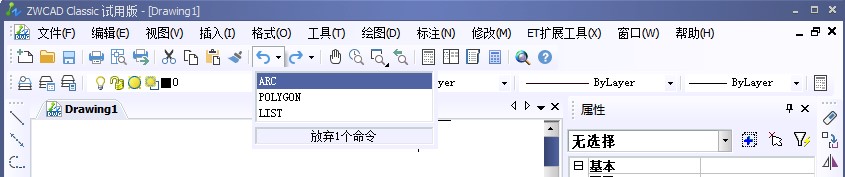

这季冲方法中，前面四种方法中都只是能进行单个的操作。如果需要一次性放弃几步的操作，可以单击“标准”工具栏中的【放弃】后面的详情按钮，再然后我们可以看到下拉的列表中单击需要放弃的操作，参考下图。

亦可以在命令行中输入【UNDO】命令，可以一次放弃多步操作.。

提示：

许多命令包含自身的U（放弃）选项，无需退出此命令既可以更正错误。例如使用直线命名创建直线或者多线段的时候，输入U既可以放弃上一个线段。

2. 重复绘图命令

像大多数的软件一样，CAD提供饿了撤销和重复执行操作的功能。可以在使用放弃操作后立即使用REDO命令，取消单个放弃操作的效果，执行REDO命令有以下几种方法。

·菜单栏：执行【编辑--重做】菜单命令。

·快捷键：Ctrl+Y

·工具栏：单击重做按钮

·命令行：在命令行中输入REDO的命令

如果我们要立即重做几步操作，可以单击工具栏中的重做按钮后面的下拉按钮，出现我们需要重新操作的步骤。

注意：

我们redo 的命令必须在undo的命令之后立即执行。

3. 使用透明命令

在CAD中，透明命令是指在执行其他的命令的过程中可以执行的命令。常使用的透明命令多是为了修改图形设置的命令、绘图自主工具命令，例如：SNAP、GRID、ZOOM等。

提示：

我们要以透明方式使用命令，应在输入命令之前输入单引号（’）。命令行中，透明命令的提示前有一个双折号（ 》 ），完成透明命令后，将继续执行圆命令。
