CAD创建平移网格、直纹网格和边界网格的方法

在CAD三维设计中，平移网格是沿指定的方向矢量拉伸对象而创建的网格，其中平移对象可以是直线、圆弧、圆、椭圆、椭圆弧、二维线段和三维多段线等单个对象；方向矢量确定拉伸方向及距离，可以是直线或开放的二维或三维多段线等曲线类型。调用【平移网格】的方法如下：

命令行：在命令行输入TABSURF。

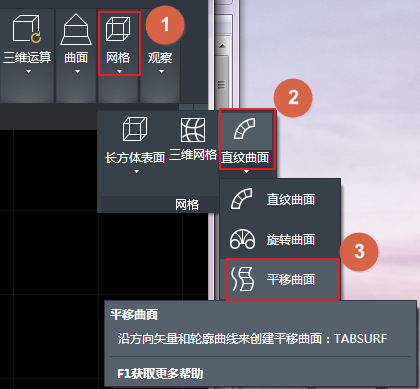

菜单栏：在实体选项卡中，选择网格选项中的直纹曲面，在后续菜单中选择平移曲面即可。如下图所示。

通过其中一种方式即可按照命令行提示一次选取轮廓曲线和方向矢量，这样就可以获得平移网格效果。

直纹网格是在两个曲线对象之间连接创建网格，创建直纹网格的两个对象可以是直线，点，圆弧等。两个对象必须同时开放或者同时闭合，不能一个开放而另一个闭合。如果一个对象是点，则另一个对象可以是开放的或者闭合的，但两个对象中只能有一个对象是点。调用【直纹网格】的命令如下：

命令行：输入RULESURF。

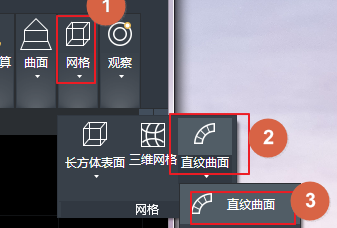

菜单栏：在实体选项卡中，选择网格选项中的直纹曲面，在后续菜单中选择直纹曲面。

通过任一种方法执行该命令后，按照命令行提示一次选择两条开放的边线，即可获得直纹网格效果。如果量轮廓线是非闭合的，拾取点位置不同，生成的直纹曲面也不同。

边界网格是一个三维多边网格，该网格由四条相邻边围成的区域构成，其中边界可以是圆弧、多段线、样条曲线等曲线类型。每条边为独立对象，而且要首尾相连形成封闭的环，但不要求一定共面。调用【边界网格】的方法如下：

命令行：输入EDGESURF。

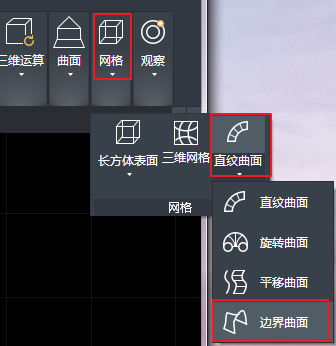

菜单栏：在实体选项卡中，选择网格选项中的直纹曲面，在后续菜单中选择边界曲面。

通过其中一种方法执行该命令，按住SHIFT键依次选取相连的4条边线即可获得边界网格效果。
