楔体可以看作是以矩形为底面，其一边沿法线方向拉伸所形成的具有楔状特征的实体，形状类似于三棱柱。该实体通常用于填充物体的间隙，比如安装设备时用于调整设备高度及水平度的楔体和楔木。长方体具有长、宽、高这三个尺寸参数，可以创建各种方形基体，比如创建零件的底座、支撑板、建筑墙体及家具等。下面，我们来看看如何在CAD中绘制出楔体和长方体。
【楔体的绘制】

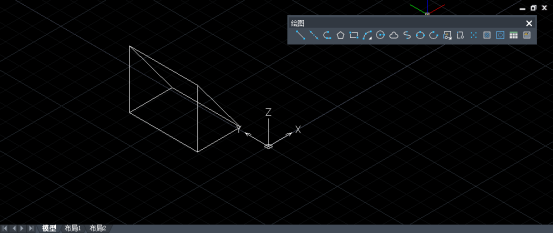

调用楔体命令时WE/WEDGE。执行该命令，就可创建一个楔体，创建楔体的方法和下面即将介绍的创建长方体的方法是类似的。
如果创建了几个楔体，可以用align命令将这些楔体移动到合适位置。
【长方体的绘制】

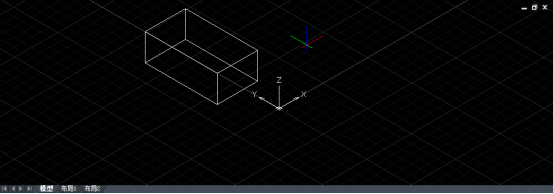

在命令行输入box即可调出长方体命令，然后根据提示绘制出一个长方体，如下图所示。也可以直接在实体面板中选择长方体按钮，然后在图中继续绘制。
指定角点：该方法是创建长方体的默认方法，也就是通过以此制定长方体底面的对角点或者指定一角点和长、宽、高的方式进行长方体的创建。
指定中心：利用该方法可以先指定长方体的中心，再指定长方体截面的一个角点或者长度等参数，最后指定一个高度来绘制长方体。
如果想要创建一个长方体箱体，也就是要删除顶面，那么久单击实体面板中的抽壳按钮，选择顶面为删除的面，抽壳距离为2.
