我们知道，在CAD中，可以用到CTRL、ALT、SHIFT与字母组合形成的快捷键来进行一些快捷的操作，比如新建、保存、全选、复制、粘贴等等。对于Ctrl键的使用大家已经很熟悉了，这里不再重复介绍，今天我们主要介绍一下Shift键的使用。SHIFT键除了可以跟其他键包括字母键共同形成成组合键以外，还有很多特殊的用途，这里就简单介绍一下SHIFT键在CAD中的使用技巧。

一、从选择集中删除对象

当要从选定的图形中去掉一部分图形时，可以按住SHIFT键，然后单击或框选要去掉的图形。

二、画图时临时切换成正交状态

我们不打开正交画线时，按住SHIFT键就可以临时切换成正交状态，有不少设计人员习惯于这样操作，如果只是其中一两段要绘制成水平竖直状态，比用F8切换正交更方便一些。

三、将图形添加到选择集（关闭累加选择时）

如果我们关闭了累加选择（变量PICKADD设置为0，选项对话框中勾选“按住SHIFIT键添加到选择”）时，要想将新选择的对象添加到选择集中，就需要按住SHIFT键后选择新对象。当然默认状态下累加选择是打开的，我们无需按住SHIFT键。

四、选择多个夹点进行编辑

当选中某个图形后，我们可以选中夹点后进行拉伸、旋转、缩放等操作，在选夹点的时候按住SHIFT键，就可以一次选择多个夹点，然后对多个图形同时进行操作。

五、SHIFT+鼠标右键，打开对象捕捉快捷菜单

绘图时我们通常会打开几种常用的捕捉方式，在需要临时使用其他捕捉方式时，我们可以输入捕捉方式的英文简写，也可以按住SHIFT+鼠标右键，在弹出的菜单中选择。

六、关闭自动显示对象捕捉追踪矢量后按SHIFT间显示追踪矢量

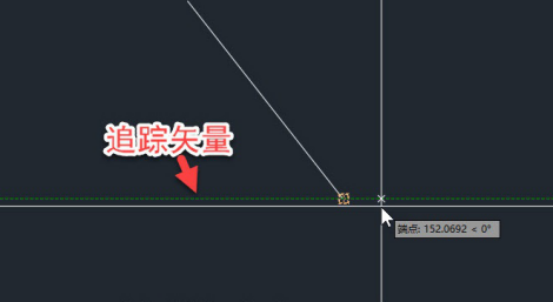

当我们打开底部状态栏的对象捕捉追踪后，当绘图时捕捉到一个点出现捕捉标记，当光标移开的时候，会出现虚线的追踪矢量，如下图所示。

在打开了对象捕捉后，光标沿着追踪轴移开捕捉点的的距离超过靶框的大小后，捕捉标记仍会显示出来，鼠标单击一下，将定位到光标所在点，而不是定位到捕捉点处。也就是说追踪矢量可能会影响点的定位，在出现捕捉标记时却没有定位到捕捉点处。如果在绘图中遇到类似的问题，可以将自动显示关闭，改成按住SHIFT键才出现追踪矢量，如下图所示。

七、切换修剪和延伸

修剪TR或延伸EX图形时，可以按住SHIFT间切换这两个命令，执行的是修剪命令，按住SHIFT键就可以临时切换成延伸，反之亦然。

八、SHIFT加鼠标中键拖动

按住鼠标中键拖动时，默认是视图平移的操作，如果按住鼠标中键拖动时按住SHIFT键，就会变成三维环绕，松开SHIFT键就会马上恢复成平移，在观察三维图形的时候，也比较方便。

按住CTRL和SHIFT后按住鼠标中键拖动时可以看到一个绿色的环绕标记，相当于自由动态观察（环绕）。
