CAD创建机械标注样式的方法步骤
在了解了CAD中标注样式的各个选项卡中各选项的含义和作用之后，相信大家对标注功能有了新的认识。那么下面就是一个实际操作的例子，会综合应用标注样式中的不同选项，考考大家的综合应用能力。我们以机械标注为例来进行实战。
首先打开luck18网址，单击新建按钮，新建一个空白的图形文件。

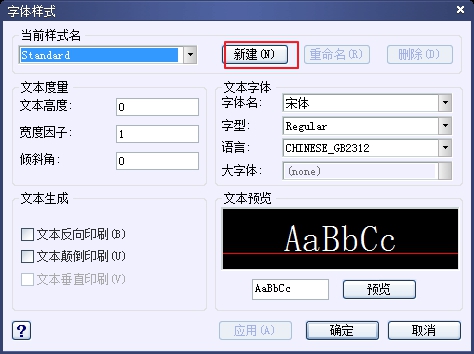

点击【格式】——【文字样式】，系统弹出【文字样式】对话框，单击新建，弹出【新建文字样式】对话框。将样式命名为“工程字”。
点击确定，更改字体，使用大字体。点击应用并关闭对话框。

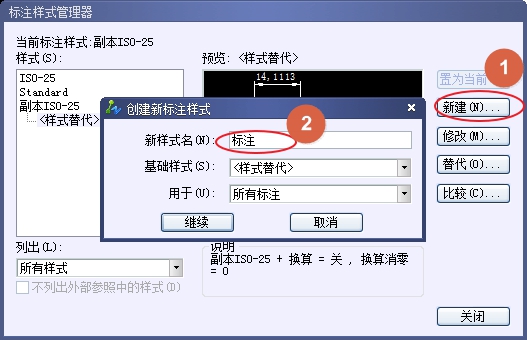

在【格式】中找到【标注样式】，可以看到标注样式管理器。点击新建按钮，在新样式名处输入“标注”名称。单击继续。

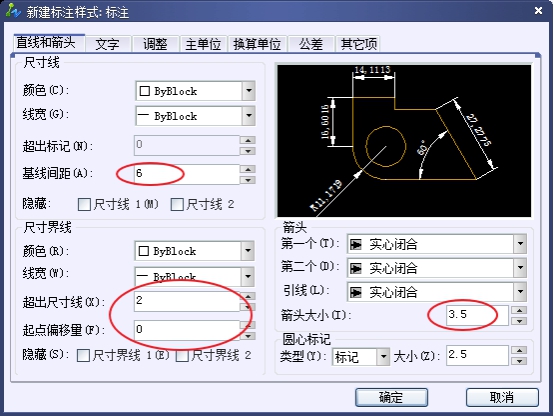

在【直线与箭头】中进行如下设置：在基线间距、超出尺寸线和起点偏移量文本框中分别输入6，2，0。在箭头大小文本框中输入3.5。

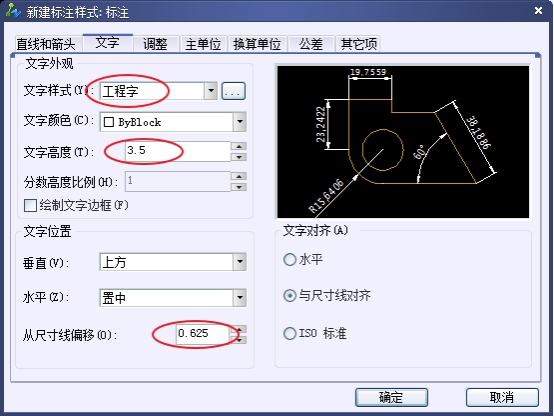

切换到【文字】选项卡，单击【文字样式】，选择工程字，将文字高度设置成3.5，将从尺寸线偏移设置成0.625。

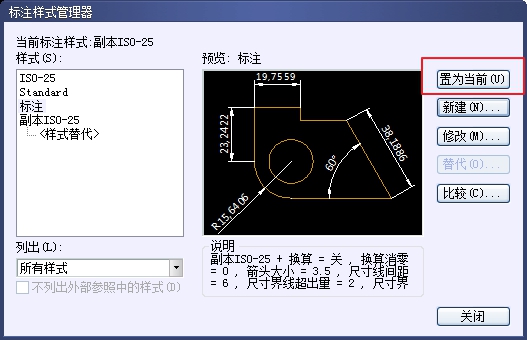

其它选项保持默认，确定，最后点击【置为当前】。
关闭对话框即可完成新建机械标注样式的创建。
