在CAD中，机械图样中的装配图的绘制通常采用两种方法。一种是直接利用绘图及图形编辑命令，按手工绘图的步骤，结合对象捕捉、极轴追踪等辅助绘图工具绘制装配图。这种方法光是读起来就感觉到很复杂，实际上，复杂是肯定的，而且容易出错，这就导致只能绘制一些比较简单的装配图。

第二种方法是“拼装法”。也就是先绘出各零件的零件图，然后将各零件以图块的形式“拼装”在一起，构成装配图。下面利用luck18网址提供的集成化图形组织和管理工具，用“拼装法”绘制铣刀头装配图。可供不懂的朋友参考。

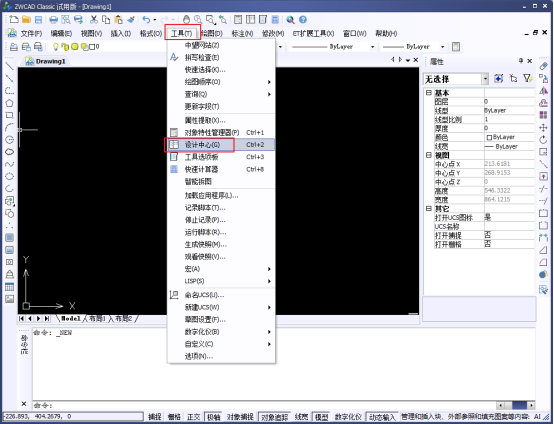

首先，在菜单栏选择［工具］——［设计中心］选项，打开设计中心选项板，如图所示。在文件列表中找到铣刀头零件图的存储位置，在“内容区”选择要插入的图形文件，如座体.dwg，按住鼠标左键不放，将图形拖入绘图区空白处，释放鼠标左键，则座体零件图便插入到绘图区。

插入左端盖。用上面一样的方法，以A点为基准点插入左端盖。注意要充分使用缩放命令和对象捕捉功能来使得插入更加准确。接下来将插入的图形块进行“分解”，可以利用“擦除”和“修剪”命令删除或修剪多余的线条。

插入螺钉。以B点为基准点插入螺钉，删除、将多余线条修剪掉。注意相邻两零件的剖面线方向和间隔，以及螺纹联接等要符合制图标准中装配图的规定画法。

插入轴承。以C点为基准点插入左端轴承，并修改图形。

重复以上步骤，依次插入右端轴承、端盖和螺钉、带轮及轴端挡圈等，按规定画法进行绘制。

接下来绘制铣刀、键，插入轴端挡板等。画油封并对图形局部进行修改。

标注装配图尺寸。装配图的尺寸标注一般只标注性能、装配、安装等等一些重要尺寸。

编写序号。装配图中的所有零件都必须编写序号，其中相同的零件采用同样的序号，且只编写一次。装配图中的序号应与明细表中的序号一致。

绘制明细栏，明细栏中的序号自下往上填写。最后书写技术要求，填写标题栏。
