CAD的延伸命令就是扩展对象以与其他对象的边相接。

 - - 延伸按钮

概要

要延伸对象，请首先选择边界，然后按 Enter 键并选择要延伸的对象。要将所有对象用作边界，请在首次出现“选择对象”提示时按 Enter 键。

我们来解释说明一下各个按钮的操作和使用。

提示列表

将显示以下提示：

当前设置: 投影 =当前值，边 =当前值

选择边界的边...

选择对象或 <全部选择>:选择一个或多个对象并按?Enter 键，或者按?Enter?键选择所有显示的对象

选择要延伸的对象，或按住 Shift 键选择要修剪的对象，或 [栏选(F)/窗交(C)/投影(P)/边(E)/放弃(U)]:?选择要延伸的对象，或按住?SHIFT键选择要修剪的对象，或输入选项

边界对象选择

使用选定对象来定义对象延伸到的边界。

要延伸的对象

指定要延伸的对象。按 Enter 键结束命令。

按住 Shift 键选择要修剪的对象

将选定对象修剪到最近的边界而不是将其延伸。这是在修剪和延伸之间切换的简便方法。

栏选

选择与选择栏相交的所有对象。选择栏是一系列临时线段，它们是用两个或多个栏选点指定的。选择栏不构成闭合环。

窗交

选择矩形区域（由两点确定）内部或与之相交的对象。

注意某些要延伸的对象的窗交选择不明确。通过沿矩形窗交窗口以顺时针方向从第一点到遇到的第一个对象，将 EXTEND 融入选择。

投影

指定延伸对象时使用的投影方法。

无

指定无投影。只延伸与三维空间中的边界相交的对象。

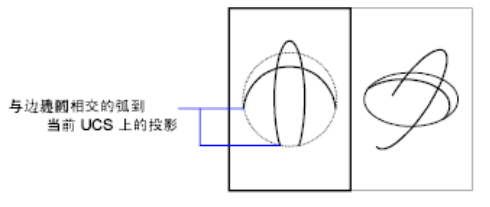

UCS

指定到当前用户坐标系 (UCS)XY平面的投影。延伸未与三维空间中的边界对象相交的对象。

视图

指定沿当前观察方向的投影。

边

将对象延伸到另一个对象的隐含边，或仅延伸到三维空间中与其实际相交的对象。

扩展

沿其自然路径延伸边界对象以和三维空间中另一对象或其隐含边相交。

不延伸

指定对象只延伸到在三维空间中与其实际相交的边界对象。

放弃

放弃最近由 EXTEND 所做的更改。
