一、绘图基础

1．移动图形

选择“修改”→“移动”命令，或单击“移动”按钮，或在命令行中输入MOVE来执行移动命令。

命令: _move选择对象: //选择需要移动的对象

选择对象: //按Enter键，完成选择

指定基点或 [位移(D)] <位移>: //输入绝对坐标或者绘图区拾取点作为基点

指定第二个点或 <使用第一个点作为位移>: //输入相对或绝对坐标，或者拾取点，确定移动的目标位置点如图2-1所示

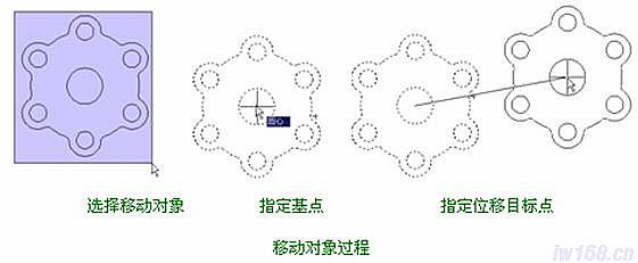

 图2-1 移动图形

2．旋转图

旋转命令可以改变对象的方向，并按指定的基点和角度定位新的方向。用户可以通过选择“修改”→“旋转”命令，或单击“旋转”按钮，或在命令行中输入ROTATE来执行该命令。

命令: _rotate

UCS 当前的正角方向:  ANGDIR=逆时针  ANGBASE=0

选择对象:   //选择需要旋转的对象

选择对象:  //按Enter键，完成选择

指定基点:   //输入绝对坐标或者绘图区拾取点作为基点

指定旋转角度，或 [复制(C)/参照(R)] <0>:      //输入需要旋转的角度，按Enter键完成旋转如图2-2所示：

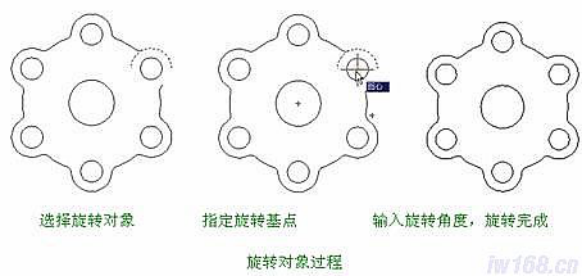

图2-2旋转图形

3．复制图形

选择“修改”→“复制”命令，或在“修改”工具栏中单击“复制”按钮，或在命令行中输入COPY，可以执行复制命令。“复制”命令可以将对象复制一次或者多次。

命令: _copy

选择对象: //在绘图去选择需要复制的对象

选择对象://按回车键，完成对象选择

指定基点或 [位移(D)] <位移>:  //在绘图区拾取或输入坐标确认复制对象的基点

指定第二个点或 <使用第一个点作为位移>://在绘图区拾取或输入坐标确定位移点

指定第二个点或 [退出(E)/放弃(U)] <退出>://对对象进行多次复制

指定第二个点或 [退出(E)/放弃(U)] <退出>://按回车键，完成复制如图2-3所示：

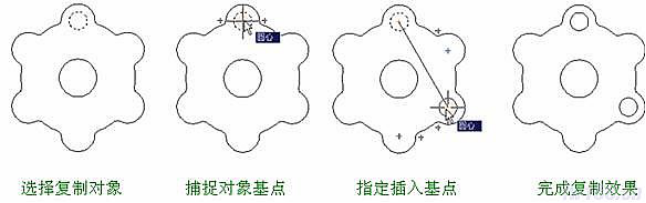

图2-3复制图形

4．镜像图形

当绘制的图形对象相对于某一对称轴对称时，就可以使用MIRROR命令来绘制图形。“镜像”命令是将选定的对象沿一条指定的直线对称复制，复制完成后可以删除源对象，也可以不删除源对象。选择“修改”→“镜像”命令，或在“修改”工具栏中单击“镜像”按钮，或在命令行中输入MIRROR来执行该命令。

命令: _mirror

选择对象:     //在绘图区选择需要镜像的对象

选择对象:      //按Enter键，完成对象选择

指定镜像线的第一点: //在绘图区拾取或者输入坐标确定镜像线第一点

指定镜像线的第二点:   //在绘图区拾取或者输入坐标确定镜像线第二点

要删除源对象吗？[是(Y)/否(N)] <N>:   //输入N则不删除源对象，输入Y则删除源对象如图2-4所示：

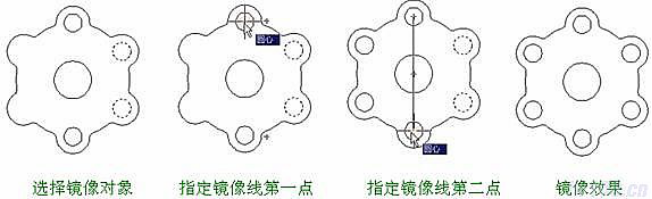

图2-4 镜像图形
