大家好，今天又给大家分享一个快速建模小零件的方法，大家就来一起看看吧，全部过程在平面完成！

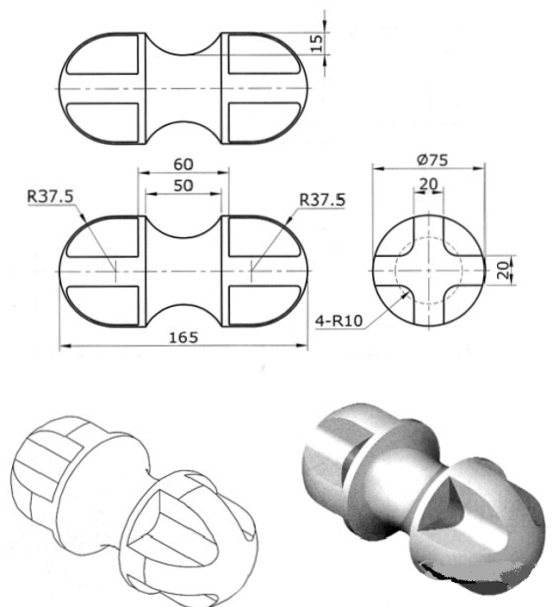

图纸：
步骤一：

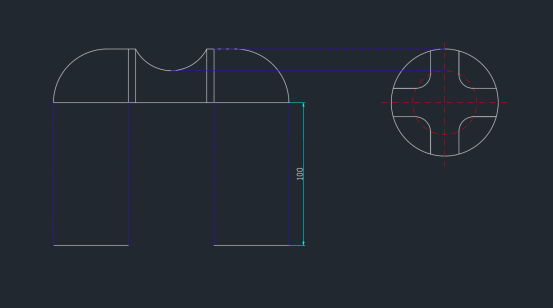

根据图纸绘制如下二维线框(标注小编就略去了）：
步骤二:

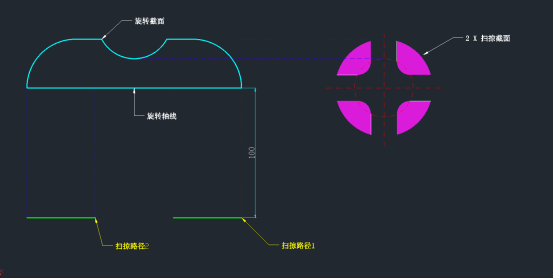

稍微处理一下绘制好的二维图形，再看看小编的注解，同时对右侧的线框进行REG(面域命令），并且合并（UNI).原点复制粉色的合并的面域。
步骤三：

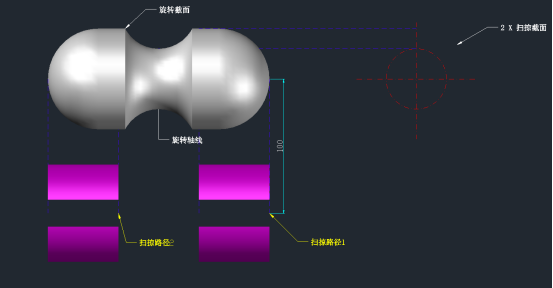

按照步骤二的图解，进行sw(扫掠），REV(旋转实体）操作，得到下图
步骤四：

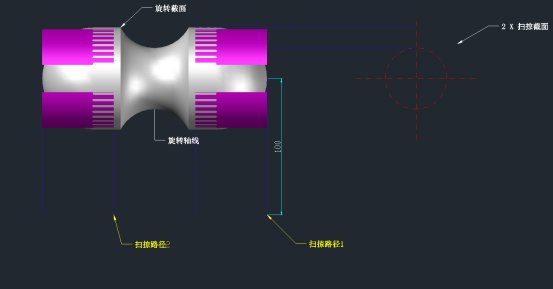

M（移动） 选择所有的红色实体，往上移动100.
步骤五:

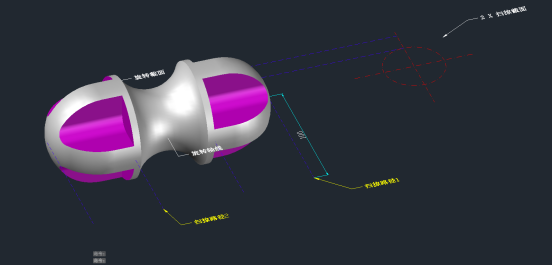

SU(差集），先选择灰色实体，回车，全选粉色的实体，回车。

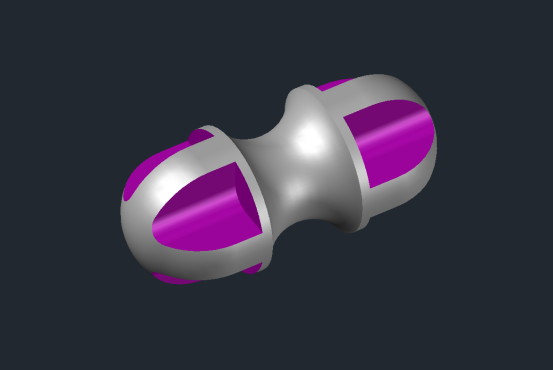

删除所有的线条，完工。
以上，是我们提供的教程，大家可以作为参考。
