我们知道CAD中可以标注出图形的尺寸，功能十分的方便，那么如果我们想要软件计算出我们的图形的周长和面积，该如何操作呢？
我们就来说说CAD中计算图形中的周长的办法

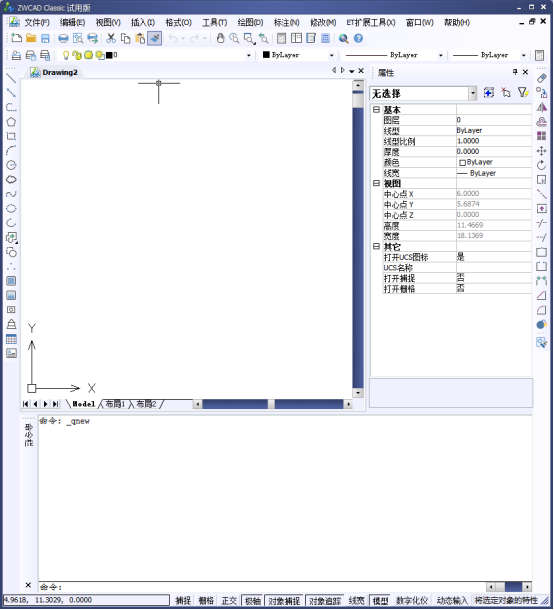

1.我们打开我们的luck18网址，

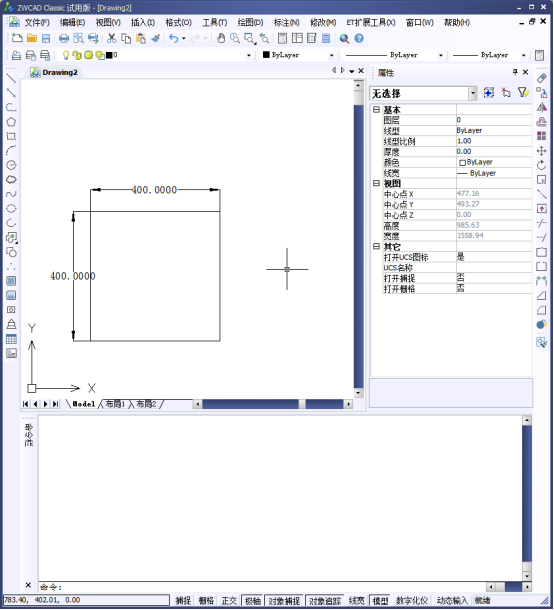

2. 然后绘制出一个边长为400的正方形，并且标注出我们的边长。

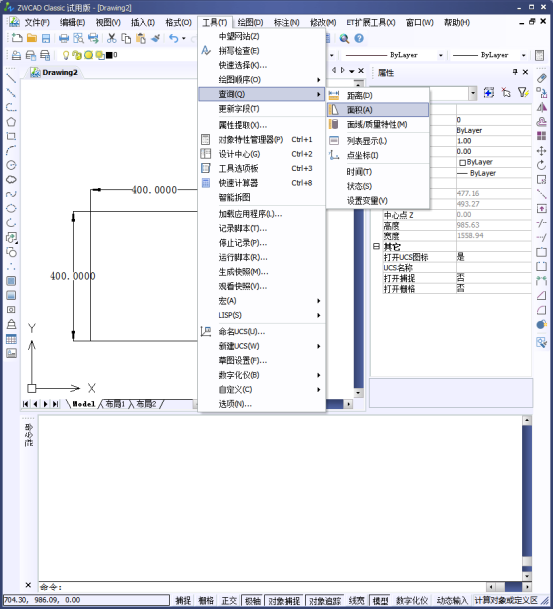

3. 我们选择【工具】--【查询】--【面积】。

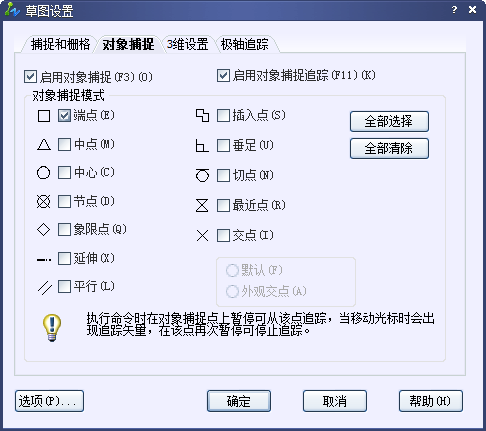

4. 然后我们打开我们的草图设置对【对象捕捉】选项进行设置，选择【端点】其他取消，然后确定。
5. 然后打开我们的对象捕捉，
6. 然后我们选择正方形的三个端点，

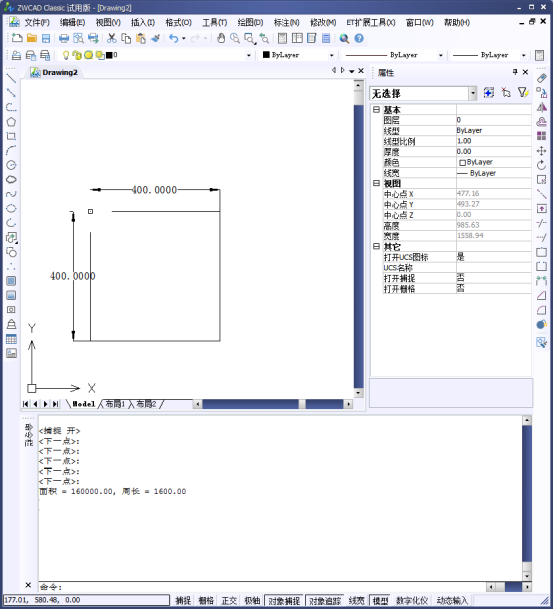

7.选择好我们的四个点之后，我们按下回车键，我们就能在命令行中看到周长和面积的数据了。

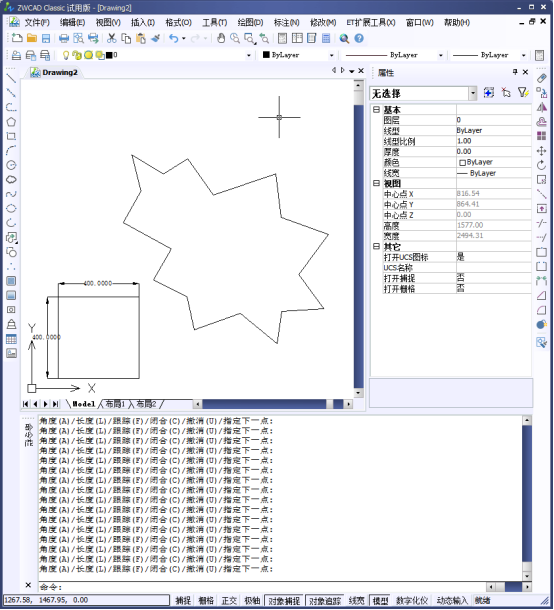

8. 数据是完全正确的，那么我们可以对其他的不规则图形进行操作， 绘制出以个奇怪的多边形。

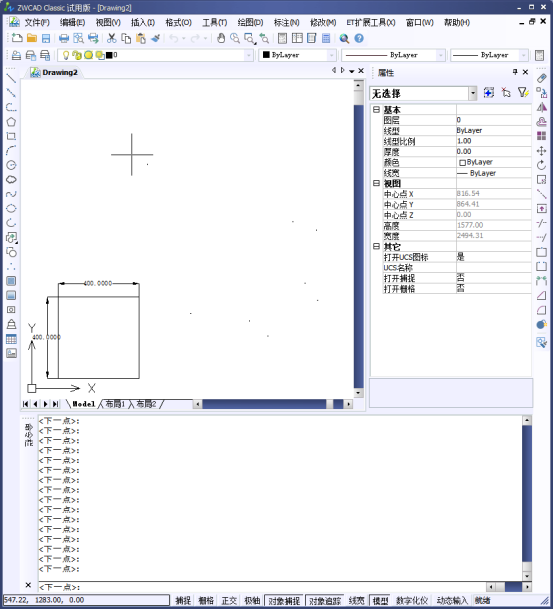

9. 我们还是选择好工具【面积】--【查询】--【面积】，然后选择好多边形的端点，

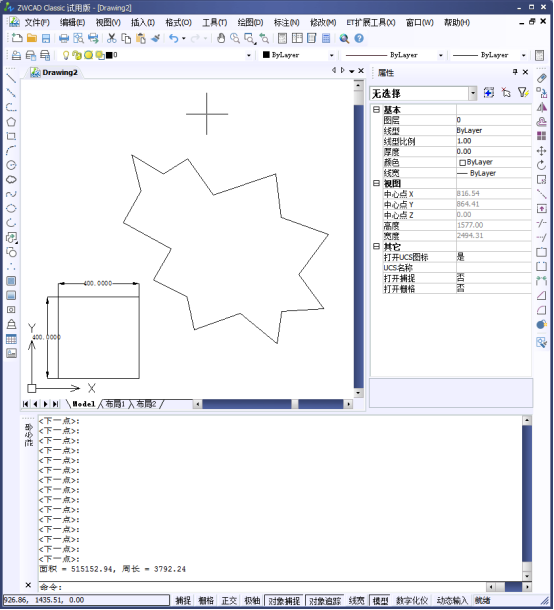

10. 我们按下回车，就能得到我们这个多边形的边长和面积数据了。
这个技能你get到了吗？快去试试吧。
