三维图形不简单，因为它跟二维图形空间不同，那么今天小编给大家带来cad三维制图实例教程。下面是学习啦小编整理的方法，希望能给大家解答。

CAD三维制图实例教程的方法：

1、画椭圆90*55。

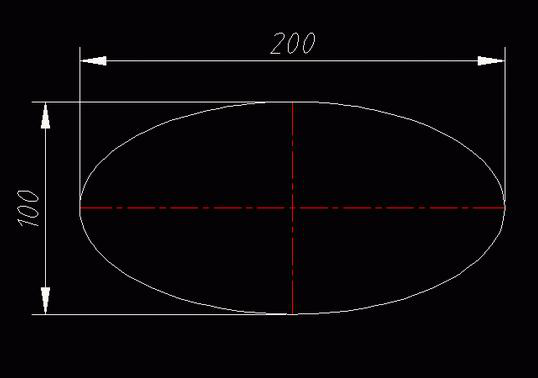

2、再画一个椭圆尺寸为200*100。

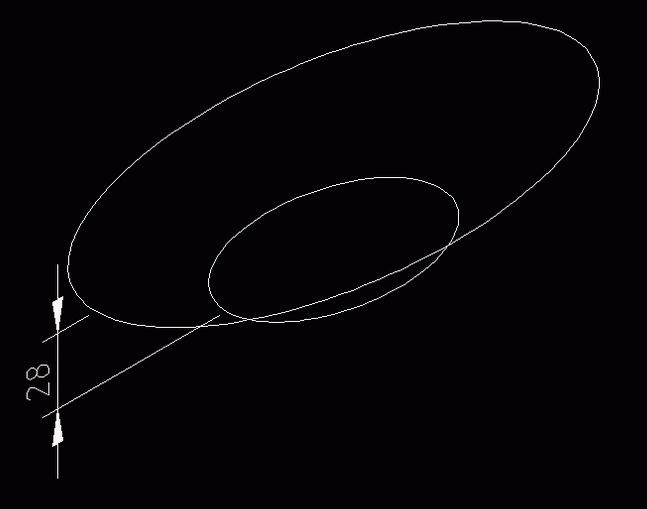

3、小椭圆往下移28，参考下图。

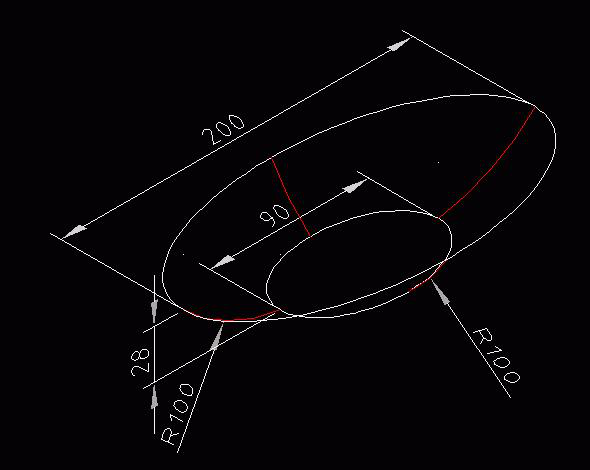

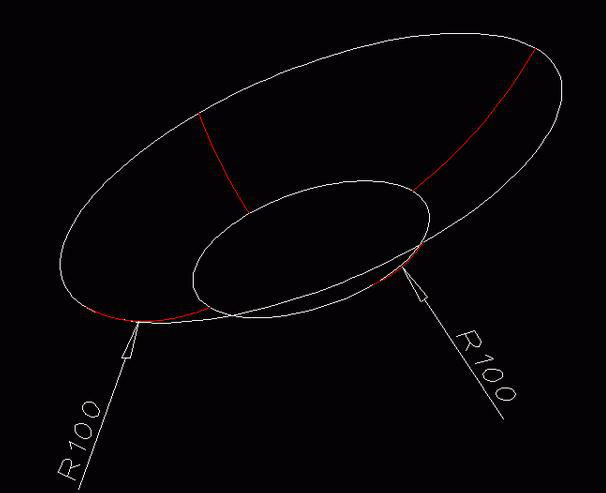

4、绘制四条R100的弧线，要连接两个椭圆，同时要记得利用USC来画啊。

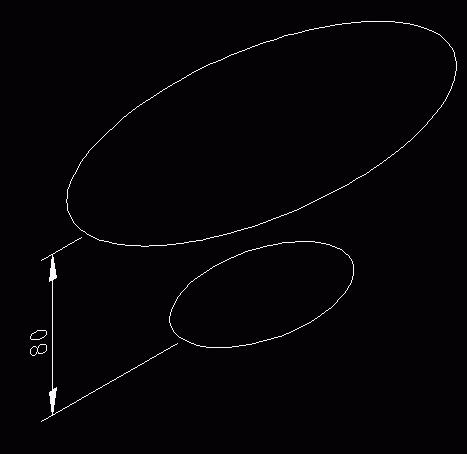

5、再复制一个椭圆为90*55高为200*100椭圆高80， 参考下图。

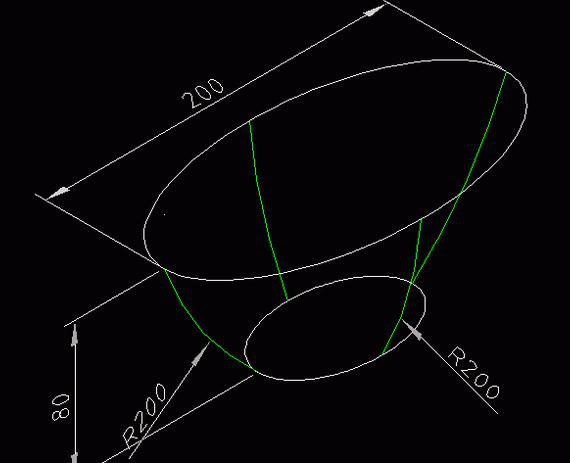

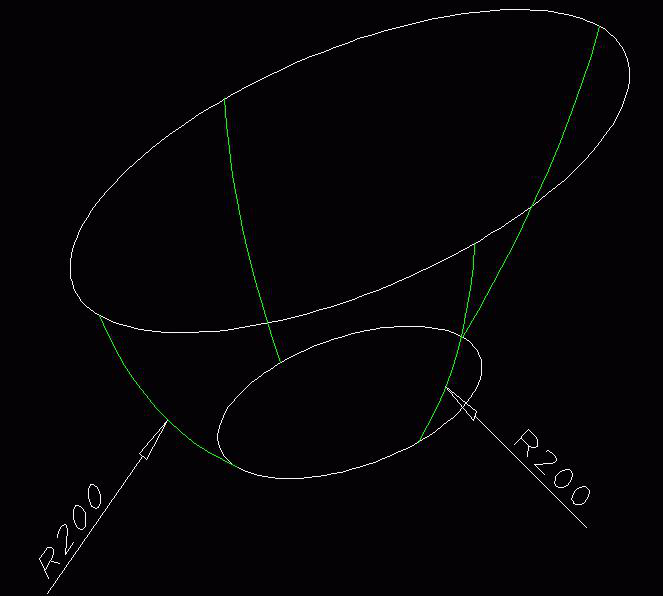

6、绘制四条R200的弧线，要连接两个椭圆啊，参考下图。

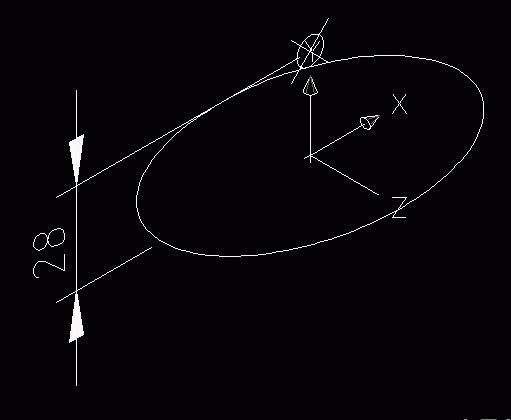

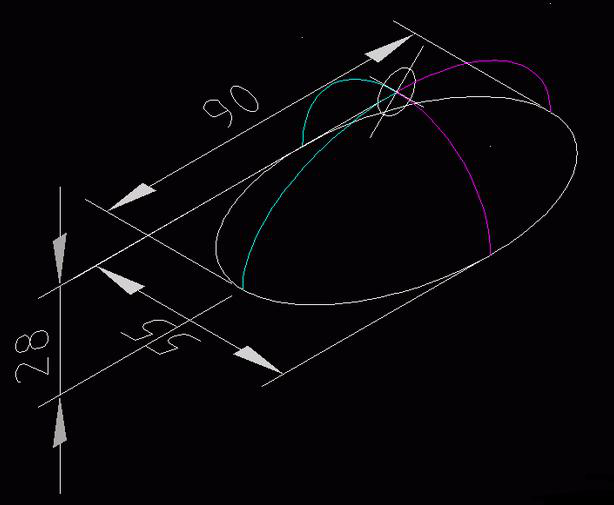

7、画一个点离小椭圆往上移28高，参考下图、

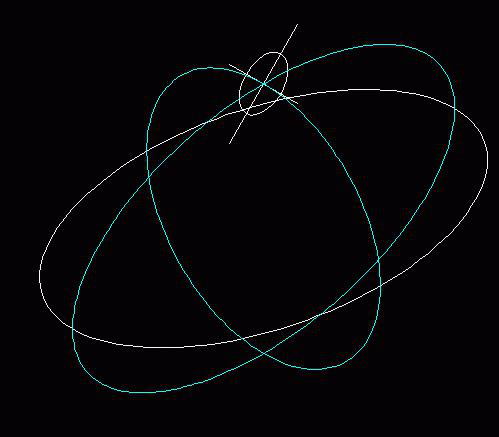

8、利用USC画两椭圆相交与点和90*55椭圆。

9、修剪两个椭圆，参考下图。

10、再截断分成四条弧线，

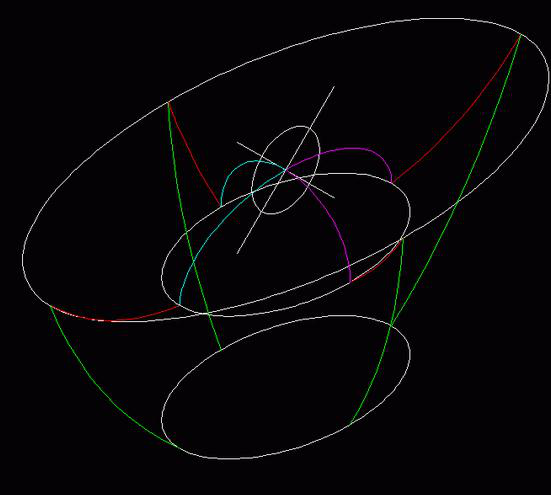

11、先来看看整体的线框图

12、准备做放样工作，先样下图，利用绿线做导向放样

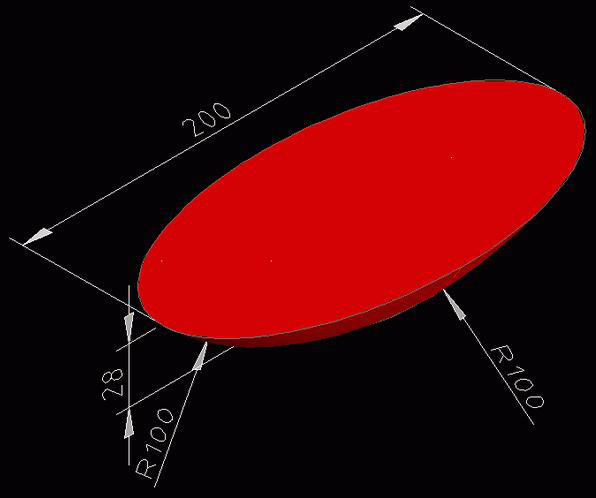

13、放样成实体

14、再放样上端

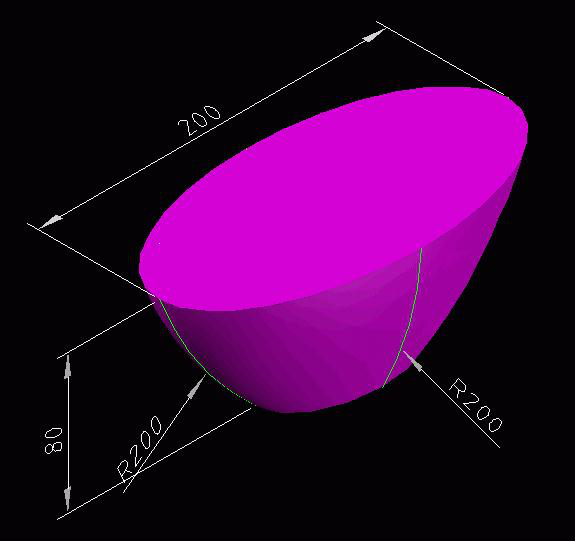

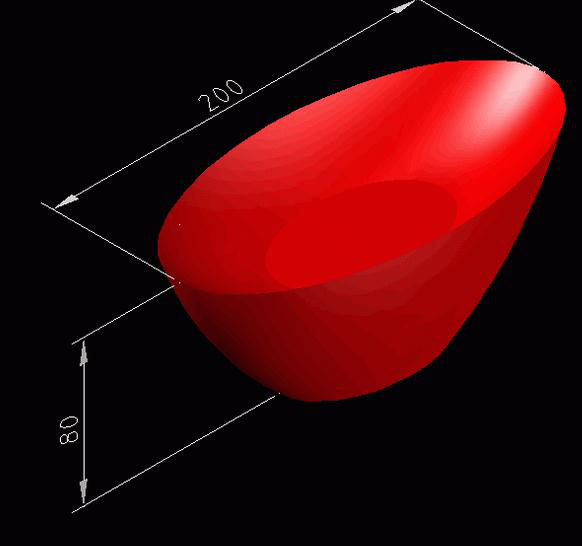

15、然后我们放样成实体，参考下图。

16、然后我们进行两个实体做布尔运算。

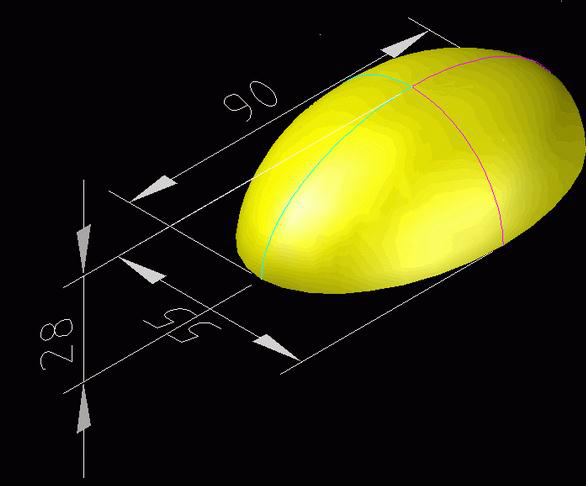

17、我们看看效果，得到的是下图所示的元宝造型。

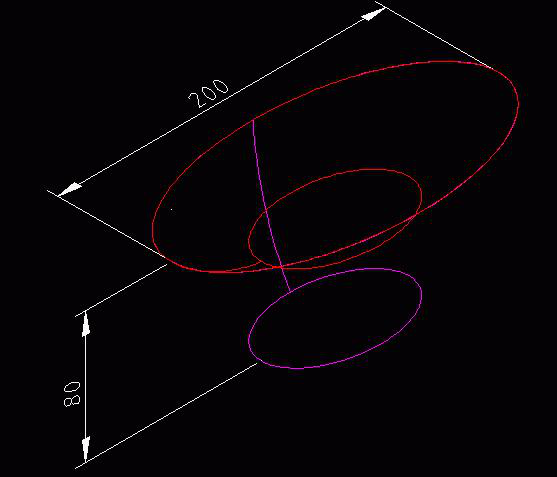

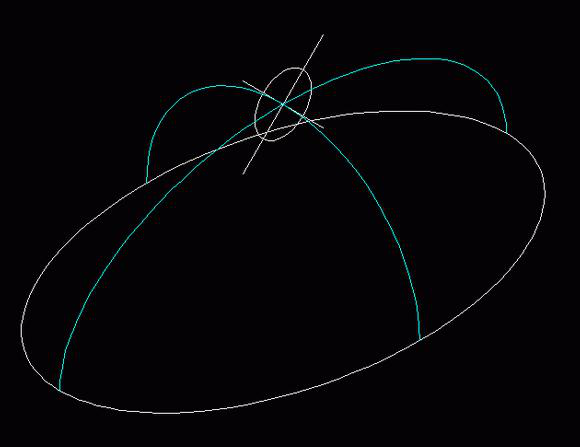

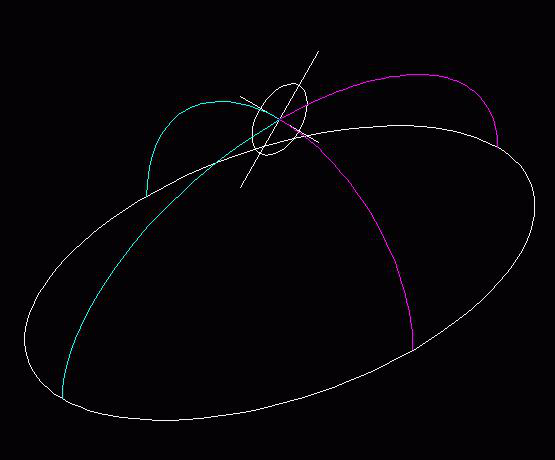

18、再放样半椭圆，利用四条弧线做导向放样。

19、放样成实体，尺寸和大小我们可以参考下图。

20、移到元宝中间，看看就成了一个元宝了。

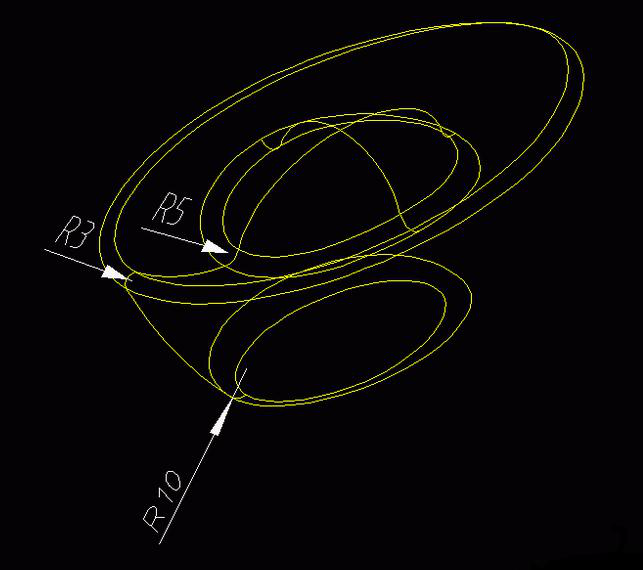

21、再来完善下，倒三处圆，细节都要注意一下，参考下图。

22、这样我们就成一个漂亮的元宝。

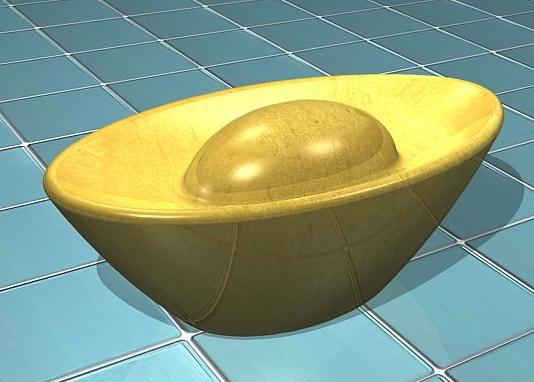

23、最后我们看看渲染效果。

以上，我们的金元宝就制作完毕了。
