如何在我们绘制图形上带上角度，这个不是太难，下面我们就看看如何去操作吧，可以学学看。

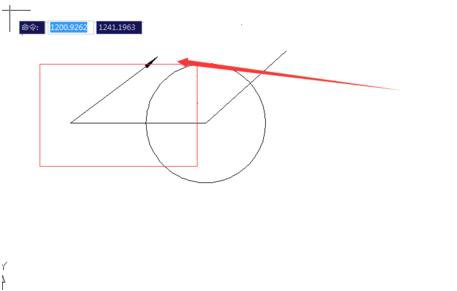

1.我们打开xelegaCAD，点击左边的结构线工具，绘制图形，参考下图。
2.然后，我们就选中所需要的箭头直线的端点，然后完成直线的长度的绘制。
3.我们绘制完成之后，就是箭头部分的制作，我们在命令行中输入【W】，然后回车，执行命令。
4.我们输入【W】然后便是选择宽度，输入选中的起点的宽度，我们需要考虑到美观，4-8的区间都是可以设置的，并且根据每个人的不同需求，设置也不尽相同。
5.接着我们就是输入端点宽度，在端点输入0.然后我们回车执行命令。

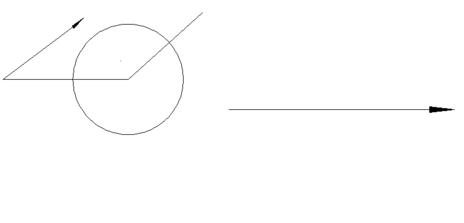

6.这样我们就完成了一个箭头的绘制，操作的效果可以参考下图。
7.然后我们下图标记的箭头部分输入的宽度为8的时候的箭头效果。
以上是我们提供的简单的设置步骤。
