我们今天来说一下如何利用CAD来将我们的三维实体旋转并且加厚的绘制操作。
下面我们以一个碗来为例子。

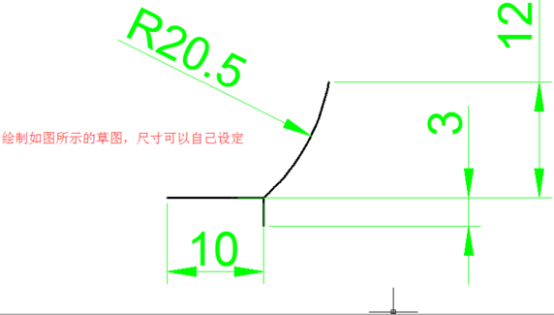

1. 我们随意的绘制一个碗边缘的形状，尺寸按我们自己设定，我们尽量让轮廓相似，下图是简单的一个设计，仅供参考。

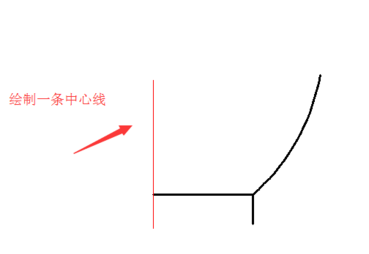

2.我们绘制完之后再绘制一条它的中心线，如下图所示。
3.将工作空间调整到三维建模，操作如图。选择旋转命令，选择前面绘制的轮廓线为要旋转的曲线。选择中心直线为旋转轴，生成如图所示的效果。
4.选择视觉样式为带边框着色，则生成实体颜色显示。选择实体编辑中的加厚命令，选取碗侧面和底面，进行加厚，完成后继续选择加厚命令，选取碗座面向内侧加厚。效果如图所示。
5.选择渲染，打开材质浏览器，选择材料为陶瓷，对碗进行渲染，结果如图。
推荐阅读：如何将CAD的图块另存为新的块
