有没有人遇到过，两幅图，将一幅图复制，再另一幅图中粘贴到原坐标，本来两张图都可以很好的匹配，但是却发现这样的方式插入却无法匹配。这时候，我们需要检查一下两张图的单位了，一般问题都处在单位上。
我们来分析分析为什么复制粘贴没事，插入外部参照就有问题了？
从一张图复制到另一张图时，CAD会忽略单位这个小问题的，我们可以看看下图。
图中告诉我们插入的外部参照图纸的单位是英寸，因为当前图纸单位是毫米，所以插入的图形会放大25.4倍。

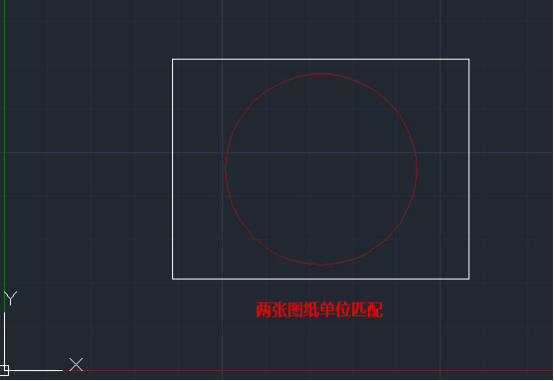

假设单位正常插入外部参照效果如下：

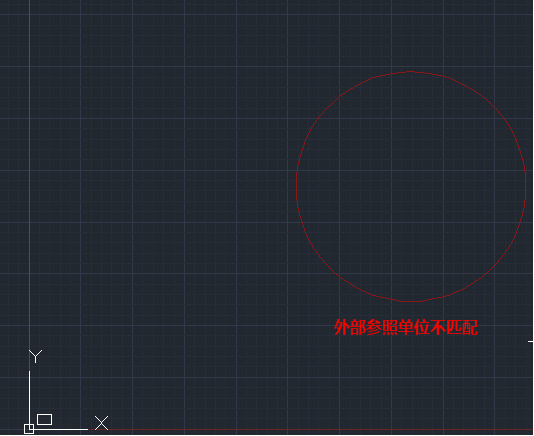

单位不匹配外部参照的效果可能会这样：
不仅图形被放大，由于图形并不在原点处，外部参照图形按比例偏离原点或靠近原点。
如果遇到类似问题，首先输入UNITS命令检查一下两张图的单位，将两张图的单位设置成一样的就好了。
当我们遇到单位的原因使得外部参照不成功时，能试试以上的办法。
