在CAD的绘制过程中，我们会遇到需要绘制带上根号的长度直线，但是我们该怎么快速绘制出这样的直线呢？

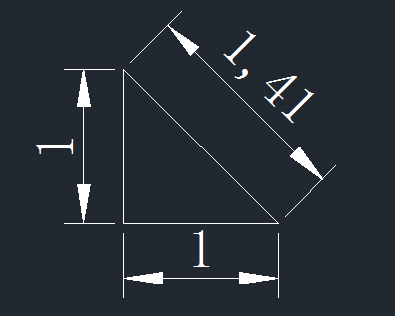

像我们面对根号2、根号3、根号5这些比较简单的数字，我们完全可以利用勾股定理来解决的，比如说根号2 ，我们可以绘制出两条垂直的长度为1的直线，斜边链接起来的线就是根号2的长度。参考下图。

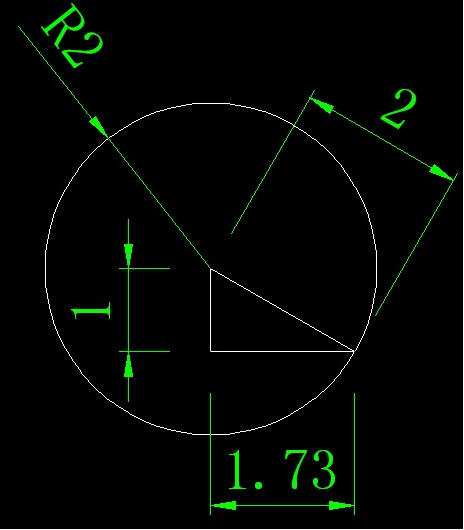

根号5的画法类似，只是将一条支教边长改成2就可以了，根号3比较麻烦一些，我们需要斜边长度为2，一边的直角边是1，另一条的直角边长度就是根号3了，画法相对也会复杂些，我们要画出一个半径为2的圆形，参考下图。
对于我们可以用整数的平方数加减拼凑出来的这些带着根号的长度，我们简单的画个图的方式还是可行的，但是我们如果随意的取某一个数值，比如22，根号22的长度直接用绘图的方式可就不大好画出来了。
当我们遇到这样的情况，我们是有办法解决的。在我们的CAD里提供了计算器的功能，在编辑图形的属性的时候，像顶点坐标时，计算器是很有必要的工具。
假设我们需要绘制一条根号22的线，我们可以以（0,0）作为我们的起点，随意的绘制出一条水平的直线，选中的这个直线， 我们打开属性框【Ctrl+1】，找到端点X坐标，点后面的计算机按钮，打开我们的计算器。在计算器中输入根号22之后，点击确定即可，参考下图。
我们或多或少会遇到上述的问题，但是通过这个问题，我们能借此复习一下勾股定理，也知道如何在CAD灵活运用计算器。
