CAD怎样不等比缩放图形

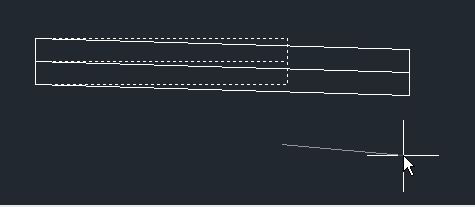

1.对图形进行不等比例缩放，如果图形比较简单，需要用到单方向调整尺寸时，可以用拉伸STRETCH命令。将图形被框选的顶点按指定方向移动，从而达到修改图形尺寸的目的。拉伸的方向可以用光标控制，因此可以沿轴向移动，也可以沿其他方向移动，如下图所示。
2.先用图块B命令将图形创建为图块，在插入插入刚创建的图块，并在插入对话框中设置各轴向比例，如下图所示。在创建完图块后，也可以直接在特性面板（CTRL+1）中修改图块各轴向的比例。
