CAD图层组过滤器怎么用

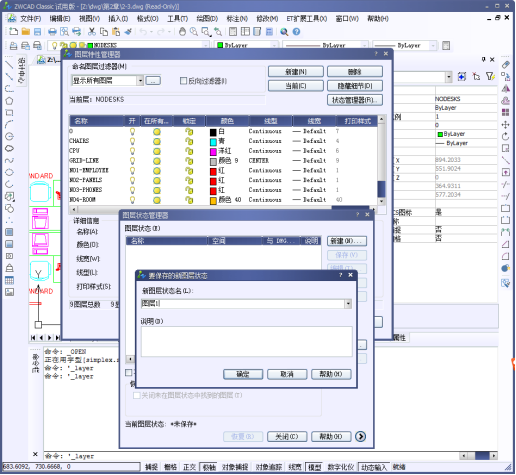

用户可以将经常用到的一个或多个图层定义为图层组过滤器，该过滤器也显示在【图层特性管理器】对话框左边的树状图中，如图1所示。当选中一个图层组过滤器时，luck18网址就在【图层特性管理器】对话框右边的列表框中的列表框中列出图层组中包含的所有图层。
要定义图层组在过滤器中的图层，只需将图层列表中的图层拖入过滤器即可。若要从图层组中删除某个图层，则可先在图层列表框中选中图层，然后单击鼠标右键，选取【从组过滤器中删除】命令。
【实战】创建及使用图层组过滤器
1.单击【图层】面板的【
】按钮，打开【图层特性管理器】对话框，单击该对话框左上角按钮，则树状图中出现过滤器的名称，输入新名称”图层组1”，按Enter键，如下图
2.在树状图中，单击节点【全部】，以显示图形中的所有图层。
3.在列表框中，按住Ctrl键并选择图层”CHAIRS”、”CPU”及”NO4-ROOM”
4.把选定的图层拖入过滤器【图层组1】中。
5.在树状图中选择【图层组1】。此时，图层列表框中列出图层”CHAIRS”、”CPU”及”NO4-ROOM”
