CAD绘制完成图形后，为了方便展示，往往需要绘制三视图。但是三视图需要很强的空间想象力，同时对于复杂图形来说，三视图显得特别难想象。
所以为了方便绘制三视图，我们可以利用视口工具来辅助绘制三视图。现在主流的CAD软件都支持视口工具，有些甚至支持直接生成。
我们用常见的CAD为例。画一个长方体的三视图。

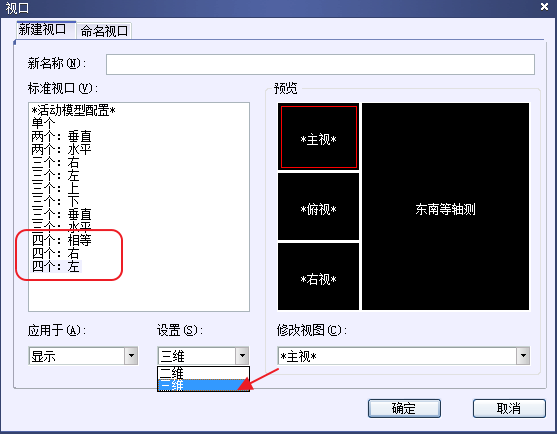

我们输入命令符“VPORTS”进入视口面板。然后选择四个视口，在左右还是相等看个人爱好选择。然后记得将二维选择为三维。

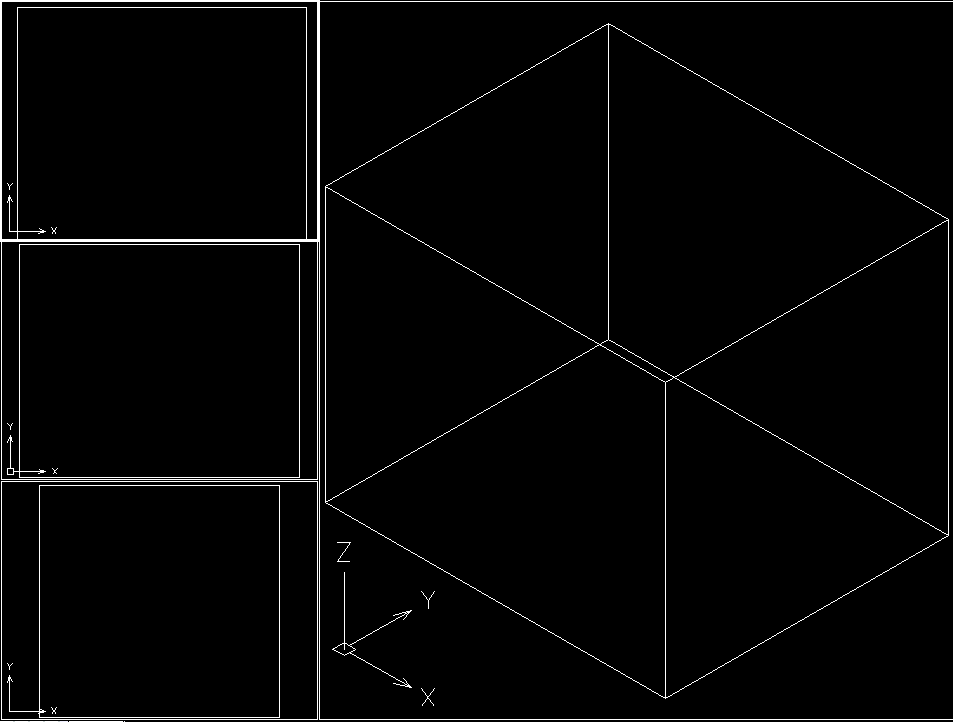

然后确定。可以看到，图形的三视图已经出来了。同时我们可以输入命令符“DI”辅助测量各线段长度。
