cad如何通过构造线指定三角形的中心点？
在CAD的日常使用中，可能会遇到需要画三角形中心点的时候，那么cad如何通过构造线指定三角形的中心点呢？下面教大家一种方法。

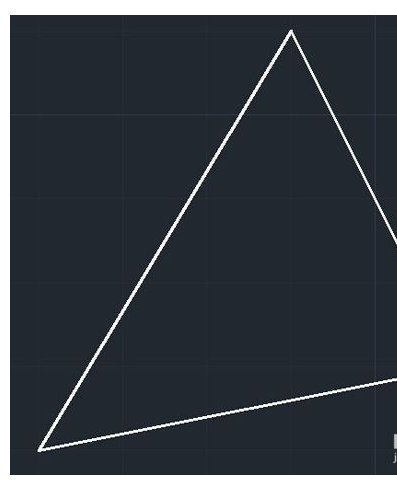

步骤一：启动cad2013软件,用直线工具画一个锐角三角形，如下图所示。
步骤二：在命令行中输入或动态输入“xline”命令（快捷键xl）,来执行构造线命令。

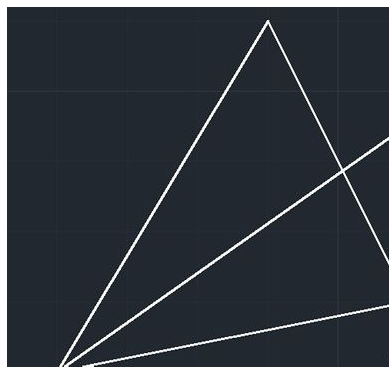

步骤三：根据命令行提示选择“二等分（（单位：万元）B）”选项，根据命令行提示指定角顶点，再指定起点和端点，从而绘制角平分线1.

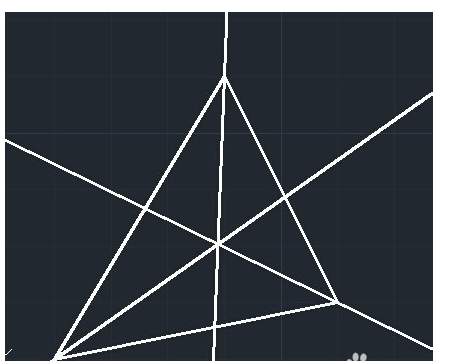

步骤四：按照与上一步相同的方法，分别绘制其他二个角的平分线2、3，则三条角平分线的交点即为三角线的中心点。
步骤五：在命令行中输入“circle”命令（快捷键c）,来执行圆命令。
步骤六：使用鼠标指针捕捉交点作为圆心，再捕捉其中一条边与角分线的交点作为圆的半径端点，从而绘制三角形的内接圆。
