相信经常使用CAD绘图的朋友都清楚样条曲线和多段线的区别：多段线可以绘制直线、圆弧；而样条曲线只能画曲线。那么，这二者之间能否相互转换呢？今天小编就跟大家聊聊如何将样条曲线转换为多段线：

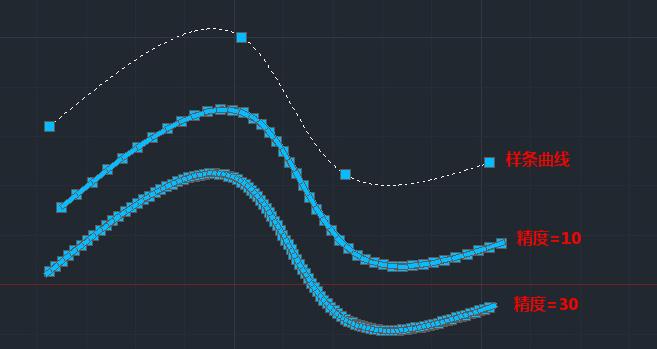

法一：在命令行输入命令“splinedit”——选择样条曲线——输入P参数——回车——输入转换精度，例如15（默认精度为10，精度值越大得到的多段线越接近样条曲线）——回车
法二：在命令行输入并执行“flatten”命令——选中需要转换的样条曲线——回车
（注：此用法仅限于已安装扩展工具）
法三：先将需要转换的样条曲线复制到另一张新图纸中，并将该图纸保存为以.dxf为后缀名的文件；接着在CAD菜单栏点击“打开”，打开刚刚保存的那个文件即可
法四：利用WMFOUT命令选中需要转换的样条曲线，并将其保存为“图元文件”格式（.wmf）；接着使用WMFIN命令打开刚刚保存的图元文件并根据提示输入相对应的参数以炸开图形得到多段线
