CAD绘图时，有时需要绘制波浪线，那么怎么画波浪线呢？今天小编跟大家分享一下如何根据给定的数据绘制波浪线。
例如给定的数据高度40宽度120：

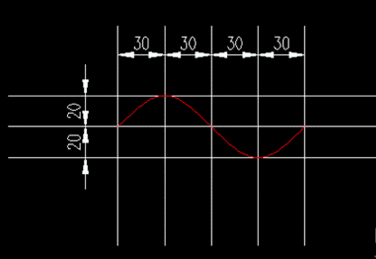

1. 先绘制3条水平线和5条垂直线，接着用样条曲线命令（spl）一次链接各个交点以呈现波浪形，如下图
2. 使用阵列命令AR，设置具体的偏移数量，本例中为偏移10个，如下图
3. 使用join命令——全选，把所有的曲线合并成为一条曲线，如下图
