在使用CAD绘制图纸时，有时候会遇到需要绘制表示配电箱，那么配电箱要如何表示呢？
其实配电箱有很多种表示方法，例如全图黑的长方框或半涂黑的长方框或者打叉的长方框等等。此外，根据明暗不同，配电箱的位置也有所不同。

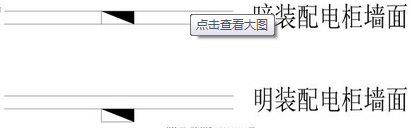

下图就是以半涂黑长方框表示的明暗配电箱，以供参考
