cad阵列分为矩形阵列和环形阵列。下面分别解释一些两个阵列的操作方法 。

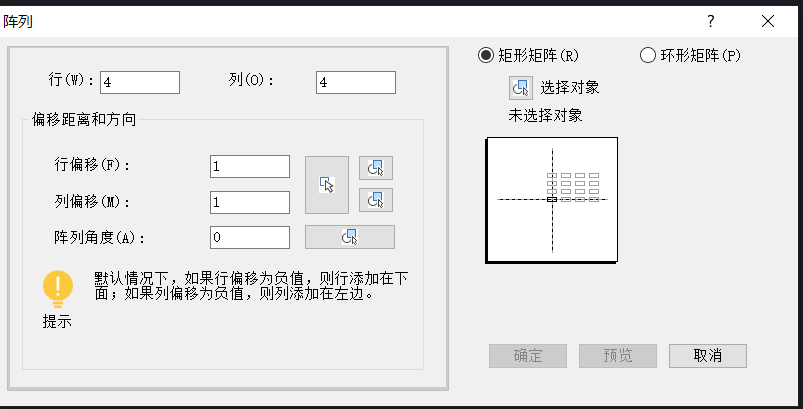

    矩形阵列：1. 先在“修改”菜单中选择“阵列”中的“矩形矩阵”；

    2. 在“选择对象”菜单中，选择要添加的对象，“enter”键结 束；

    3. 选择填写需要的行数、列数以及偏移的行距和列距；

    4. 确定对象间水平和垂直偏移；（用的方法有很多，在此列距 2种）： a. 在“行偏移”和“列偏移”中分别输入行间距和列间距， 并用正“+”负“-”号来表示方向； b. 在“拾取行偏移”或“拾取列偏移”中使用顶点设备来指 定水平和垂直间距即可。

    5. 如果修改旋转角度，在“阵列角度”中输入角度；

    6. 点击确定创建阵列，预览，点击接受即可。

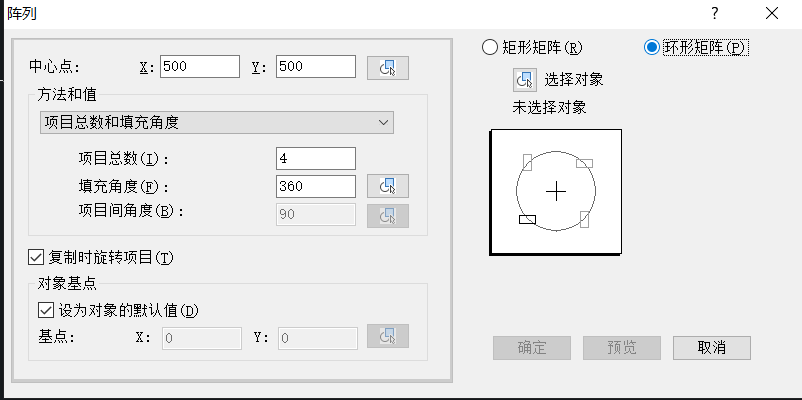

    环形阵列： 1. 重复矩形阵列的步骤1和2，要选择“环形阵列”；

    2. 确定中点，输入X和Y两个坐标值或者拾取中心；

    3. 在“选择对象”菜单中，选择要添加的对象；

    4. 输入项目总数和填充角度；

    5. 点击确定创建阵列，预览，点击接受即可。
