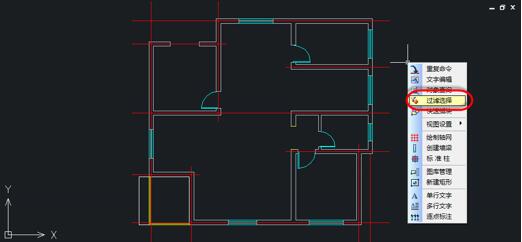

设计师在制图过程中，有时需要批量对图形对象进行修正，如批量改文字、改线型等，如果使用CAD软件的快速选择功能，根据图形对象的特征进行筛选，可达到批量选择的目的。而在xelegaCAD建筑版中，也有针对建筑对象的选择工具，可方便设计师对建筑专用的对象进行过滤：只需在绘图区域的空白处鼠标右键菜单，选择“过滤选择”功能即可，调用十分便捷。

图1

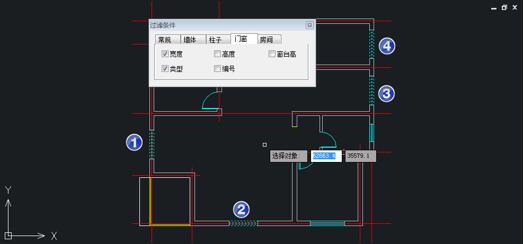

该项功能主要针对建筑墙体、柱子、门窗、房间等这些建筑图形进行快速筛选，如在门窗中，设计师可以根据门窗宽度、高度、窗台高、类型、编号等，将与指定对象的这些特性进行对比，相同特性的门窗才能被选中。如下图所示，设定宽度和类型特性，然后指定一个窗作为宽度和类型的参照标准，也就是只有和这个同类型等宽的窗才能被选中。

图2

设计师在选取了参照对象后，接下来需要框选筛选对象的范围，在这个范围之内的同样特性的对象就会以虚线方式显示出来。如下图所示的范围，选中的等宽度的窗总共有四个，这样就达到了批量选择建筑对象的目的。

图3

值得一提的是，设计师可以对批量选中的对象一齐进行修改，从而节省绘图操作时间。如下图所示通过特性栏，对四个筛选对象增加了窗的文字属性。

图4

总之，xelegaCAD建筑版中的过滤选择功能，能够快速的批量选择建筑特性的图形对象，从而达到对象批量修改的目的。
