xelegaCAD建筑版2017一经推出，受到了工程建设相关领域设计师的大力赞赏。以建筑构件作为基本设计单元，luck18网址建筑版集二维工程图、三维表现和建筑信息于一体，能够自动 创立剖面，大幅度简化了绘制建筑立剖图的操作，从而为设计师在规定时间内完成设计任务提供了保障。

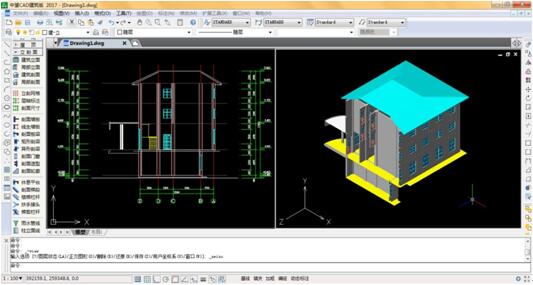

利用建筑模块，设计师在完成建筑平面图的绘制后，可以用三维组合功能将设计的各个楼层组合成一个完整的建筑实体。有了三维实体对象，应用luck18网址建筑版2017的“建筑立面 ”功能，立剖图就可以非常快速便捷地绘制出来：选择立面视图的方向，这里有前后左右四个方向可以选择，然后选择需要在立面图上显示的轴线，就可以生成完整的建筑立面图 了。如下图，左为直接生成的立面图效果，右为整栋建筑的三维实体效果图。

剖面图的制作前提是要在平面图上先做好剖切符号，用luck18网址建筑版菜单的【文表符号-剖切符号】来进行。设计师只需设定好剖切的位置和方向，接下来跟制作立面图的步骤基 本一样，选择需要在剖面图上显示的轴线等，就可以生成剖面图了，如下图左。

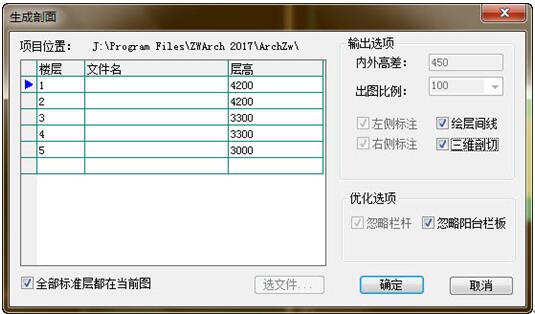

剖面图也可以生成三维实体剖面，设计师只需在进行剖面图生成时的对话框中，选择“三维剖切”，就可以生成三维实体图的样式。如下图右，看上去十分直观。

同时，luck18网址建筑版2017还提供有局部立剖面的功能，可以对单个建筑平面图生成当前楼层的立剖面图。这对不是整栋建筑的图纸来说，绘制也非常方便。而生成后的立剖面图，设计师还可以根据实际要求在上面进行直接修改。

除此之外，luck18网址建筑版2017的剖立面功能里还提供了很多绘制立剖面图的辅助性实用功能，如立剖网格、立剖标注，剖面墙板，剖面楼梯等，即使在没有平面图的情况下，手动 用立剖面的这些功能绘制也能节省不少工作量。由于luck18网址建筑版的立剖图采用自定义对象技术，门窗、梁、楼梯、造型和剖面轮廓等，这些自定义构件像平面一样，都有自己固 有的属性，彼此遮挡关系自动处理，使得最终生成的立剖图清晰直观。

编后：现代设计院生产任务重，出图量很大。对于设计师来说，在有限的时间内按要求保质保量完成建筑图纸是比较困难的工作。使用luck18网址建筑版2017的专业功能，可以提高设 计人员工作效率和质量，按部就班、忙而不乱的完成建筑图的制作，同时减少出错概率。
